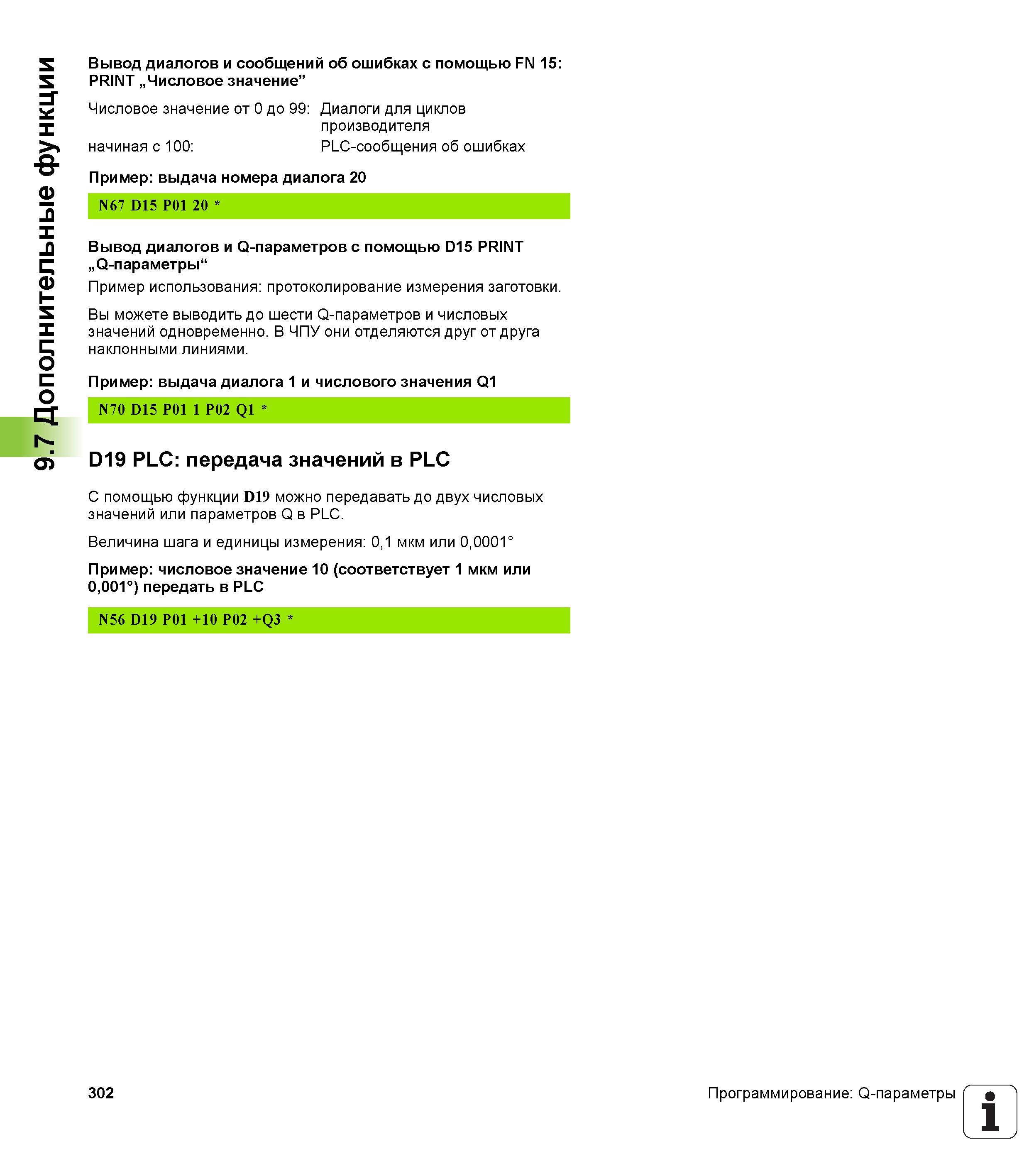

302 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.302

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 302 0302 Lab2u

9.7 Дополнительные функции Вывод диалогов и сообщений об ошибках с помощью FN 15 PRINT „Числовое значение” Числовое значение от 0 до 99 Диалоги для циклов производителя начиная с 100 PLC-сообщения об ошибках Пример выдача номера диалога 20 N67 D15 P01 20 Вывод диалогов и Q-параметров с помощью D15 PRINT „Q-параметры11 Пример использования протоколирование измерения заготовки. Вы можете выводить до шести Q-параметров и числовых значений одновременно. В ЧПУ они отделяются друг от друга наклонными линиями. Пример выдача диалога 1 и числового значения Q1 N70 D15 P01 1 P02 Q1 D19 PLC передача значений в PLC С помощью функции D19 можно передавать до двух числовых значений или параметров Q в PLC. Величина шага и единицы измерения 0,1 мкм или 0,0001° Пример числовое значение 10 (соответствует 1 мкм или 0,001°) передать в PLC N56 D19 P01 +10 P02 +Q3 302 Программирование Q-параметры 1
