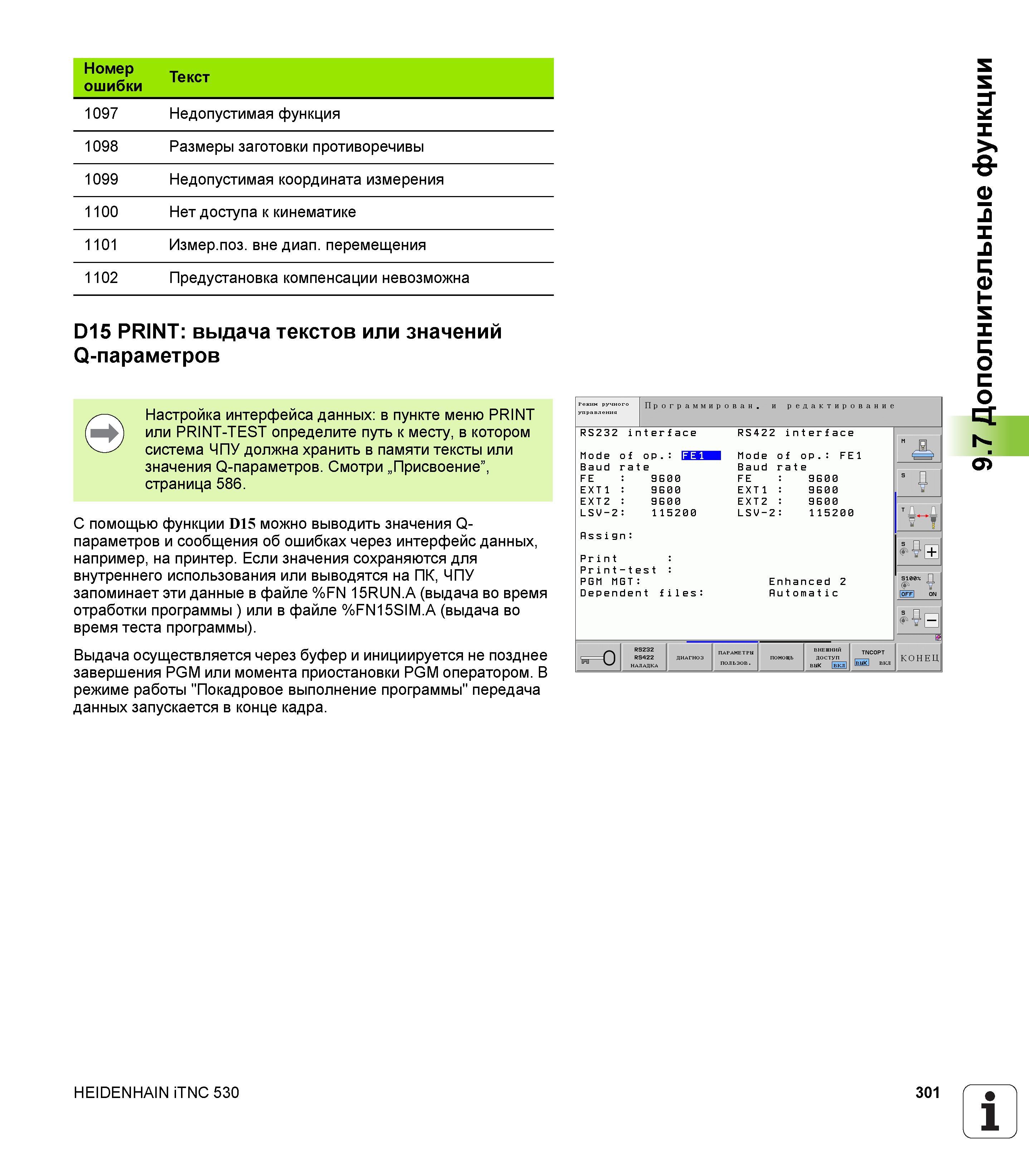

Номер ошибки Текст 1097 Недопустимая функция 1098 Размеры заготовки противоречивы 1099 Недопустимая координата измерения 1100 Нет доступа к кинематике 1101 Измер.поз. вне диап. перемещения 1102 Предустановка компенсации невозможна D15 PRINT выдача текстов или значений Q-параметров Настройка интерфейса данных в пункте меню PRINT или PRINT-TEST определите путь к месту, в котором система ЧПУ должна хранить в памяти тексты или значения Q-параметров. Смотри „Присвоение”, страница 586. С помощью функции D15 можно выводить значения Q-параметров и сообщения об ошибках через интерфейс данных, например, на принтер. Если значения сохраняются для внутреннего использования или выводятся на ПК, ЧПУ запоминает эти данные в файле %FN 15RUN.A (выдача во время отработки программы ) или в файле %FN15SIM.A (выдача во время теста программы). Выдача осуществляется через буфер и инициируется не позднее завершения PGM или момента приостановки PGM оператором. В режиме работы "Покадровое выполнение программы" передача данных запускается в конце кадра. Программирован. и редактирование RS232 interface Mode of op. Baud rate 9 Б 0 0 9 Б 0 0 9 Б 0 0 115200 FE EXT 1 EXT2 LSV-2 Assign Print Print-test PGM MGT Dependent files RS422 interface Mode of op. FE1 Baud rate FE 9 Б 0 0 EXT1 9 Б 0 0 EXT2 9 Б 0 0 LSV-2 115200 Enhanced 2 Rutomat ic =0 RS232 ВНЕШНИЙ RS422 НАЛАДКА ДИАГНОЗ ПОЛЬЗОВ. ПОМОЩЬ доступ выК |вкл| ет вкл КОНЕЦ Iй f EB SI00% i f ¥ lOFFl ON If В HEIDENHAIN iTNC 530 301 1 9.7 Дополнительные функции
