Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)




306 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.306

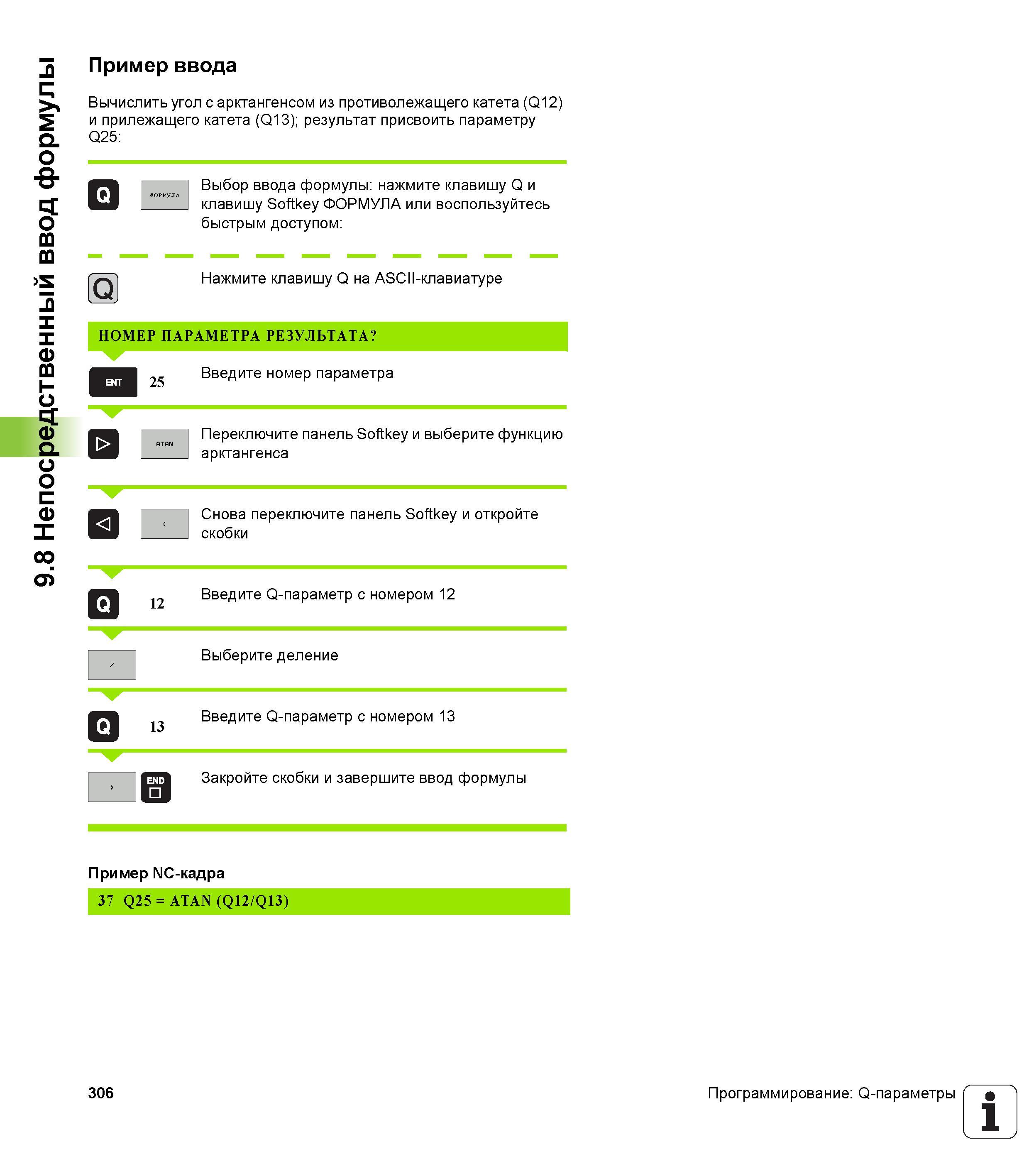

306 9 8 Непосредственный ввод формулы Пример ввода Вычислить угол с арктангенсом из противолежащего катета (Q12) и прилежащего катета (Q13); результа Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 306

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 306 0306 Lab2u

9.8 Непосредственный ввод формулы Пример ввода Вычислить угол с арктангенсом из противолежащего катета (Q12) и прилежащего катета (Q13); результат присвоить параметру Q25 Выбор ввода формулы нажмите клавишу Q и клавишу Softkey ФОРМУЛА или воспользуйтесь быстрым доступом Q Нажмите клавишу Q на ASCII-клавиатуре НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА 25 Введите номер параметра Переключите панель Softkey и выберите функцию арктангенса Снова переключите панель Softkey и откройте скобки 12 Введите Q-параметр с номером 12 Выберите деление 13 Введите Q-параметр с номером 13 Закройте скобки и завершите ввод формулы Пример NC-кадра 37 Q25 = ATAN (Q12/Q13) 306 Программирование Q-параметры V
