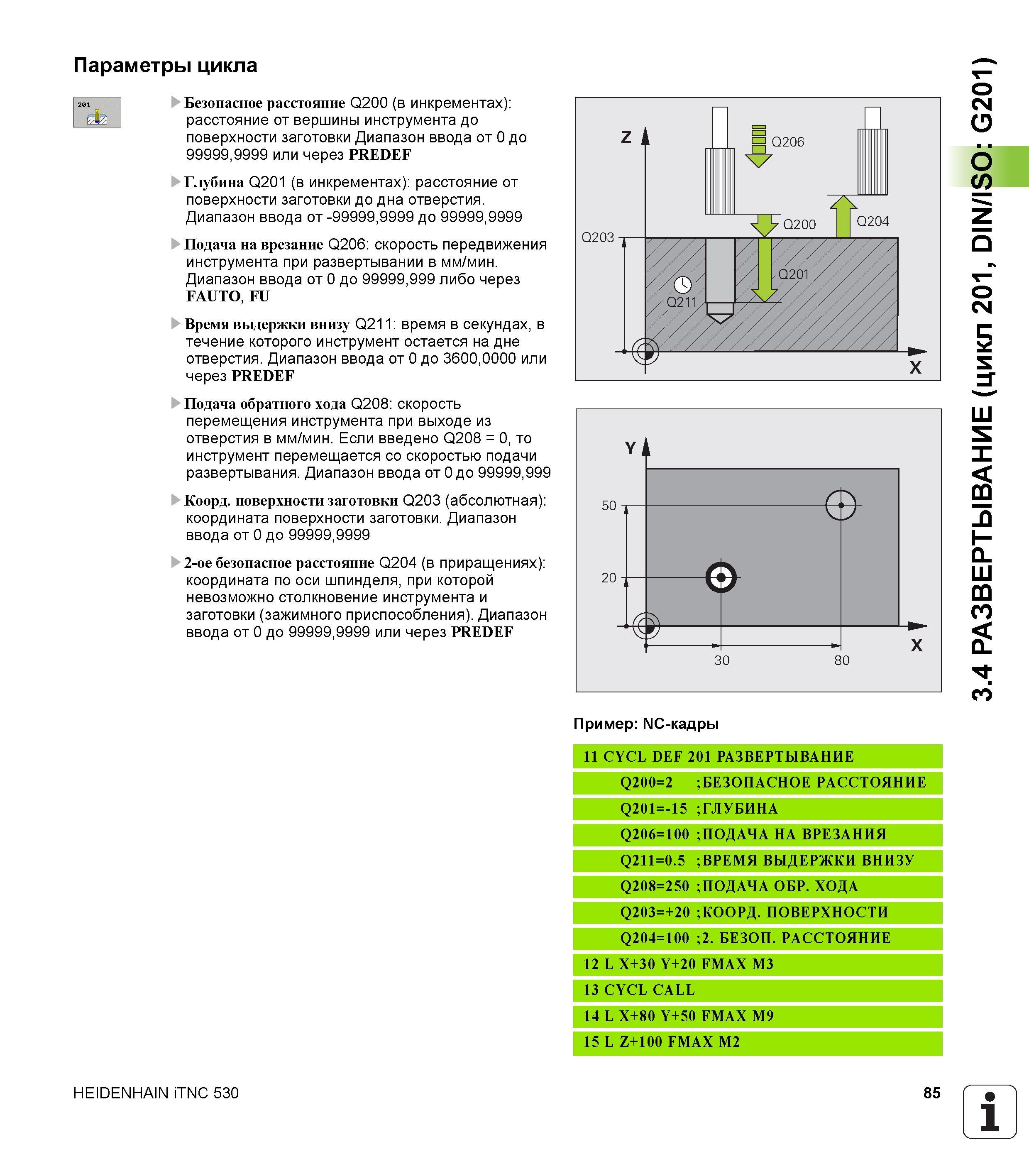

Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость передвижения инструмента при развертывании в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Время выдержки внизу Q211 время в секундах, в течение которого инструмент остается на дне отверстия. Диапазон ввода от 0 до 3600,0000 или через PREDEF Подача обратного хода Q208 скорость перемещения инструмента при выходе из отверстия в мм/мин. Если введено Q208 = 0, то инструмент перемещается со скоростью подачи развертывания. Диапазон ввода от 0 до 99999,999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от 0 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Пример NC-кадры 11 CYCL DEF 201 РАЗВЕРТЫВАНИЕ Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-15 ;ГЛУБИНА Q206=100 ;ПОДАЧА НА ВРЕЗАНИЯ Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q208=250 ;ПОДАЧА ОБР. ХОДА Q203=+20 ;КООРД. ПОВЕРХНОСТИ Q204=100 ;2. БЕЗОП. РАССТОЯНИЕ 12 L X+30 Y+20 FMAX M3 13 CYCL CALL 14 L X+80 Y+50 FMAX M9 15 L Z+100 FMAX M2 HEIDENHAIN iTNC 530 85 1 3.4 РАЗВЕРТЫВАНИЕ (цикл 201, DIN/ISO G201)
