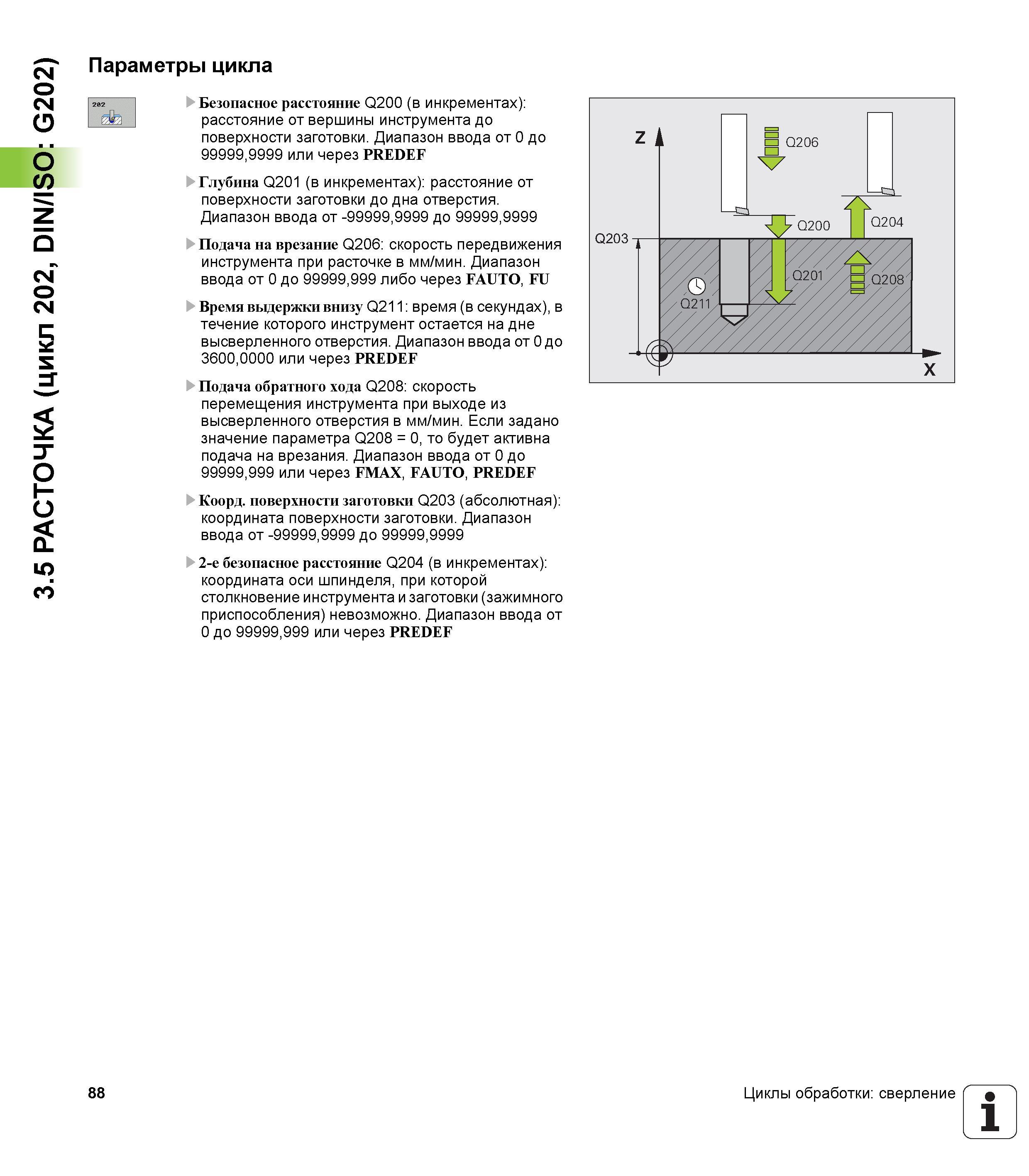

3.5 РАСТОЧКА (цикл 202, DIN/ISO G202) Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость передвижения инструмента при расточке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Время выдержки внизу Q211 время (в секундах), в течение которого инструмент остается на дне высверленного отверстия. Диапазон ввода от 0 до 3600,0000 или через PREDEF Подача обратного хода Q208 скорость перемещения инструмента при выходе из высверленного отверстия в мм/мин. Если задано значение параметра Q208 = 0, то будет активна подача на врезания. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO, PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, при которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от 0 до 99999,999 или через PREDEF 88 Циклы обработки сверление 1
