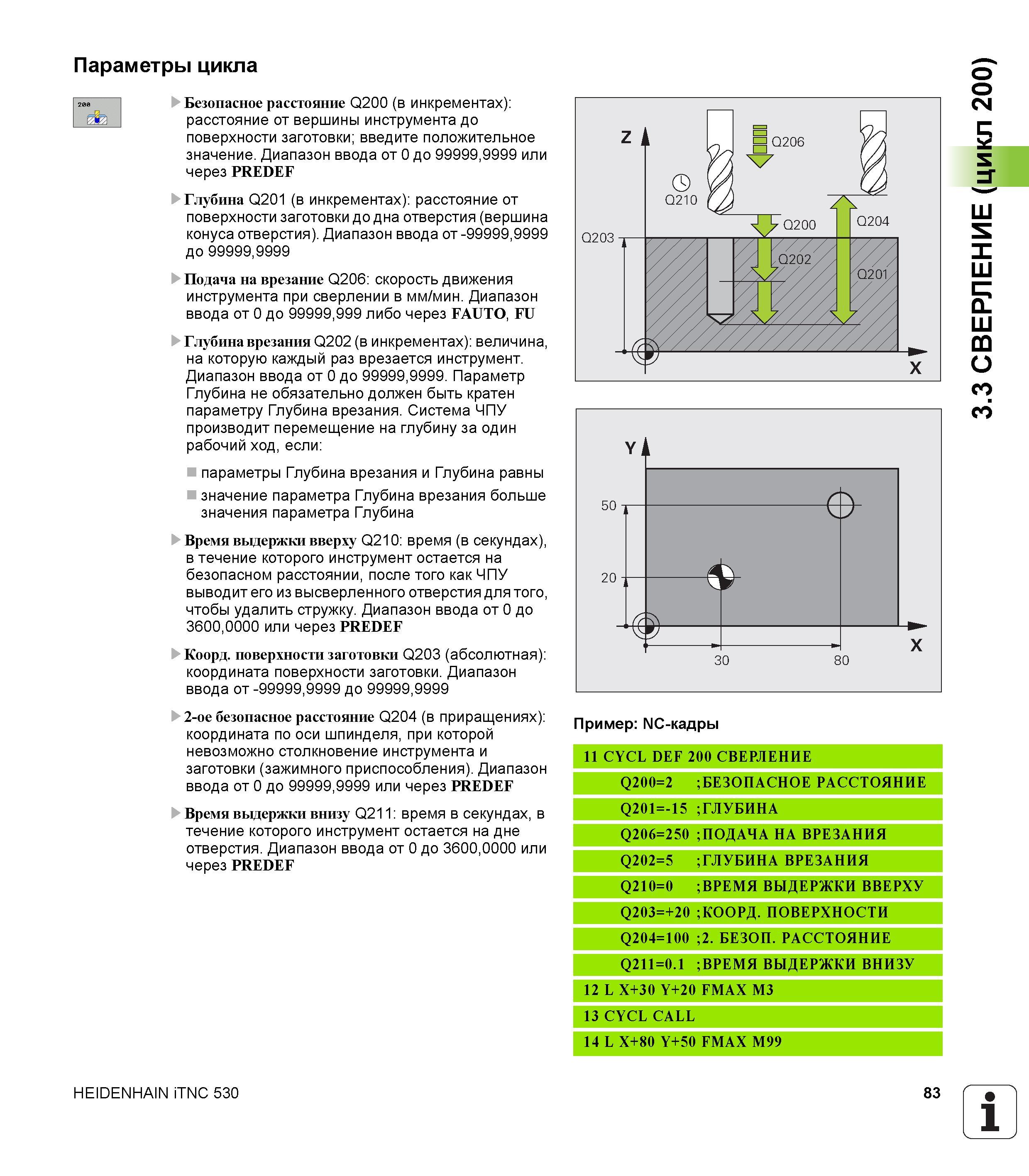

Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки; введите положительное значение. Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия (вершина конуса отверстия). Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость движения инструмента при сверлении в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Глубина врезания Q202 (в инкрементах) величина, на которую каждый раз врезается инструмент. Диапазон ввода от 0 до 99999,9999. Параметр Глубина не обязательно должен быть кратен параметру Глубина врезания. Система ЧПУ производит перемещение на глубину за один рабочий ход, если параметры Глубина врезания и Глубина равны значение параметра Глубина врезания больше значения параметра Глубина Время выдержки вверху Q210 время (в секундах), в течение которого инструмент остается на безопасном расстоянии, после того как ЧПУ выводит его из высверленного отверстия для того, чтобы удалить стружку. Диапазон ввода от 0 до 3600,0000 или через PREDEF Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Время выдержки внизу Q211 время в секундах, в течение которого инструмент остается на дне отверстия. Диапазон ввода от 0 до 3600,0000 или через PREDEF Пример NC-кадры 11 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 БЕЗОПАСНОЕ РАССТОЯНИЕ Q201=-15 ГЛУБИНА Q206=250 ПОДАЧА НА ВРЕЗАНИЯ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q210=0 ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ Q 2 О 3 = + 2 о КООРД. ПОВЕРХНОСТИ Q204=100 2. БЕЗОП. РАССТОЯНИЕ Q211=0.1 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ 12 L X+30 Y+20 FMAX M3 13 CYCL CALL 14 L X+80 Y+50 FMAX M99 HEIDENHAIN iTNC 530 83 1 3.3 СВЕРЛЕНИЕ (цикл 200)
