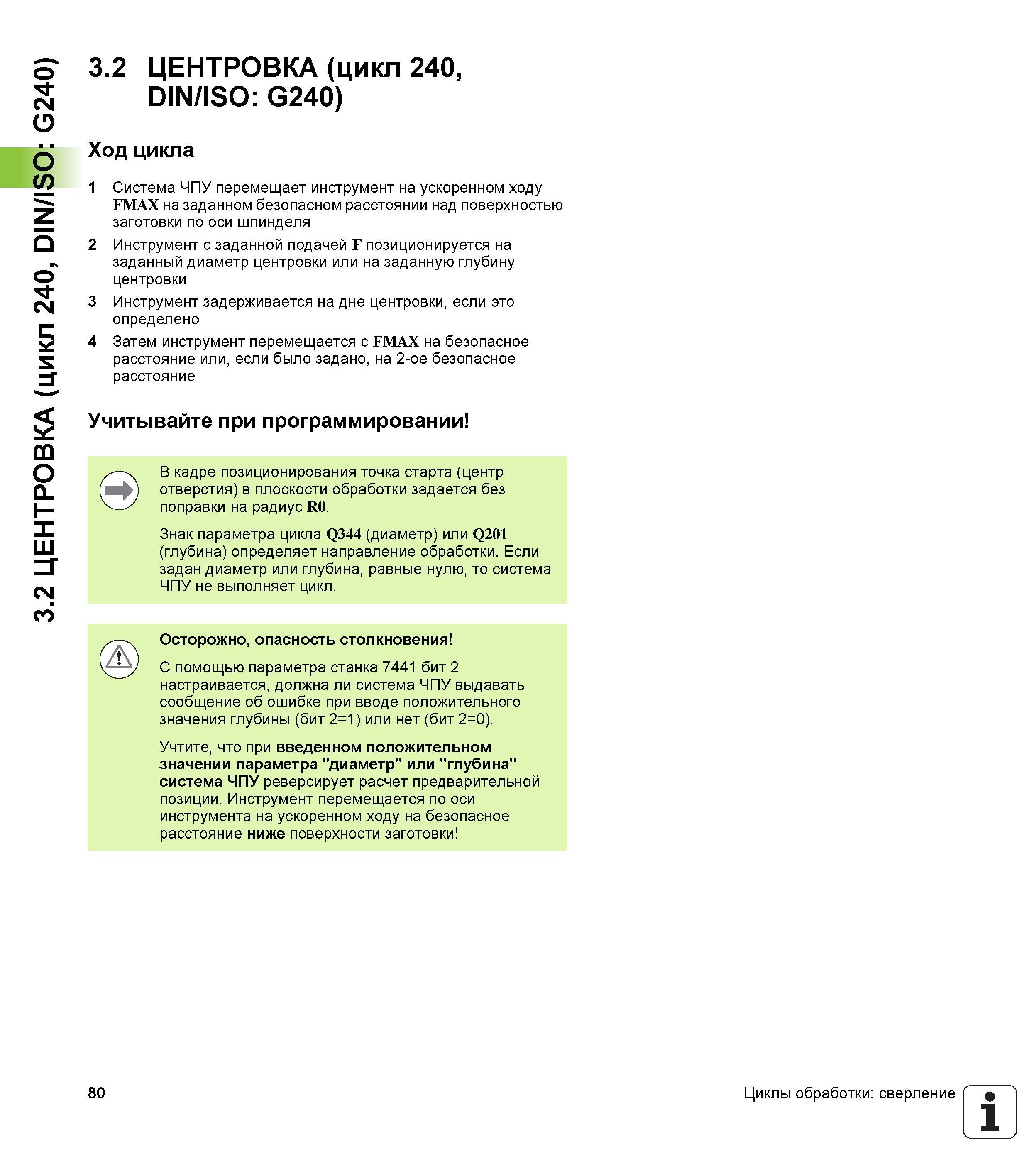

3.2 ЦЕНТРОВКА (цикл 240, DIN/ISO G240) 3.2 ЦЕНТРОВКА (цикл 240, DIN/ISO G240) Ход цикла 1 Система ЧПУ перемещает инструмент на ускоренном ходу FMAX на заданном безопасном расстоянии над поверхностью заготовки по оси шпинделя 2 Инструмент с заданной подачей F позиционируется на заданный диаметр центровки или на заданную глубину центровки 3 Инструмент задерживается на дне центровки, если это определено 4 Затем инструмент перемещается с FMAX на безопасное расстояние или, если было задано, на 2-ое безопасное расстояние Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла Q344 (диаметр) или Q201 (глубина) определяет направление обработки. Если задан диаметр или глубина, равные нулю, то система ЧПУ не выполняет цикл. Осторожно, опасность столкновения С помощью параметра станка 7441 бит 2 настраивается, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при введенном положительном значении параметра "диаметр" или "глубина" система ЧПУ реверсирует расчет предварительной позиции. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки 80 Циклы обработки сверление 1
