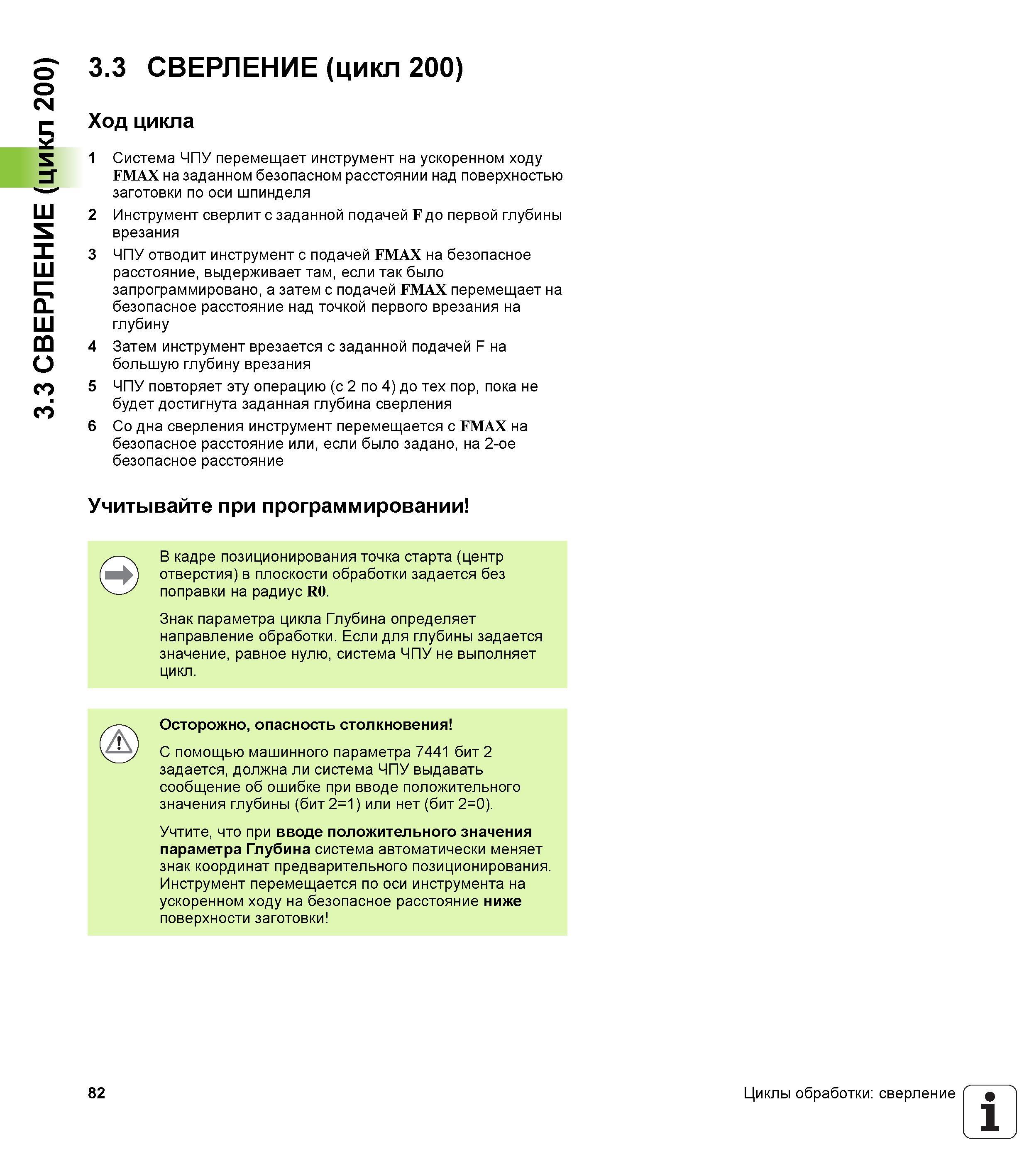

3.3 СВЕРЛЕНИЕ (цикл 200) 3.3 СВЕРЛЕНИЕ (цикл 200) Ход цикла 1 Система ЧПУ перемещает инструмент на ускоренном ходу FMAX на заданном безопасном расстоянии над поверхностью заготовки по оси шпинделя 2 Инструмент сверлит с заданной подачей F до первой глубины врезания 3 ЧПУ отводит инструмент с подачей FMAX на безопасное расстояние, выдерживает там, если так было запрограммировано, а затем с подачей FMAX перемещает на безопасное расстояние над точкой первого врезания на глубину 4 Затем инструмент врезается с заданной подачей F на большую глубину врезания 5 ЧПУ повторяет эту операцию (с 2 по 4) до тех пор, пока не будет достигнута заданная глубина сверления 6 Со дна сверления инструмент перемещается с FMAX на безопасное расстояние или, если было задано, на 2-ое безопасное расстояние Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Осторожно, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра Глубина система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки 82 Циклы обработки сверление 1 _'
