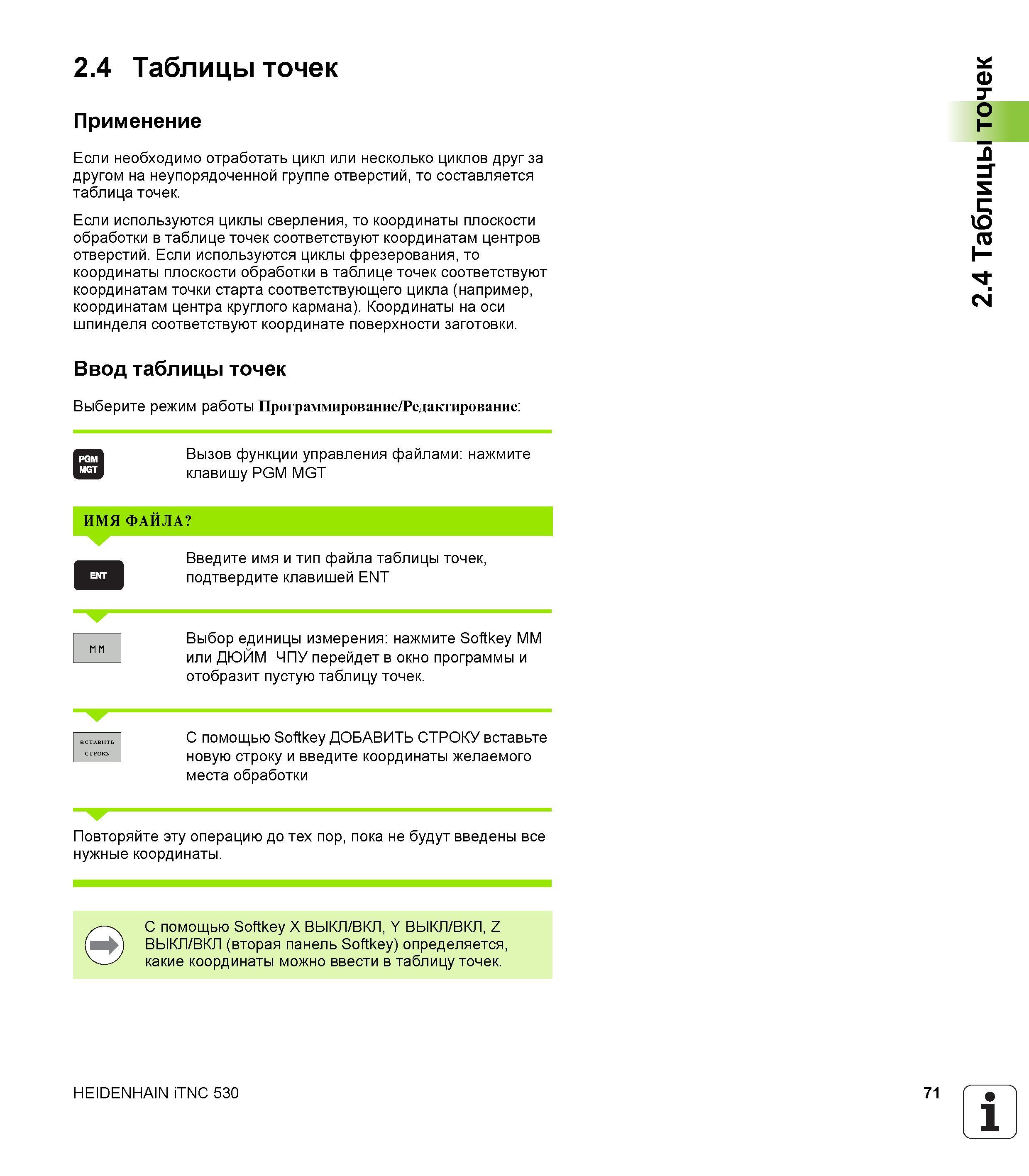

2.4 Таблицы точек Применение Если необходимо отработать цикл или несколько циклов друг за другом на неупорядоченной группе отверстий, то составляется таблица точек. Если используются циклы сверления, то координаты плоскости обработки в таблице точек соответствуют координатам центров отверстий. Если используются циклы фрезерования, то координаты плоскости обработки в таблице точек соответствуют координатам точки старта соответствующего цикла (например, координатам центра круглого кармана). Координаты на оси шпинделя соответствуют координате поверхности заготовки. Ввод таблицы точек Выберите режим работы Программирование/Редактирование Вызов функции управления файлами нажмите клавишу PGM MGT ИМЯ ФАЙЛА Введите имя и тип файла таблицы точек, подтвердите клавишей ENT ИИ Выбор единицы измерения нажмите Softkey MM или ДЮЙМ ЧПУ перейдет в окно программы и отобразит пустую таблицу точек. ВСТАВИТЬ СТРОКУ С помощью Softkey ДОБАВИТЬ СТРОКУ вставьте новую строку и введите координаты желаемого места обработки Повторяйте эту операцию до тех пор, пока не будут введены все нужные координаты. в С помощью Softkey X ВЫКЛ/ВКЛ, Y ВЫКЛ/ВКЛ, Z ВЫКЛ/ВКЛ (вторая панель Softkey) определяется, какие координаты можно ввести в таблицу точек. HEIDENHAIN iTNC 530 71 1 _' 2.4 Таблицы точек
