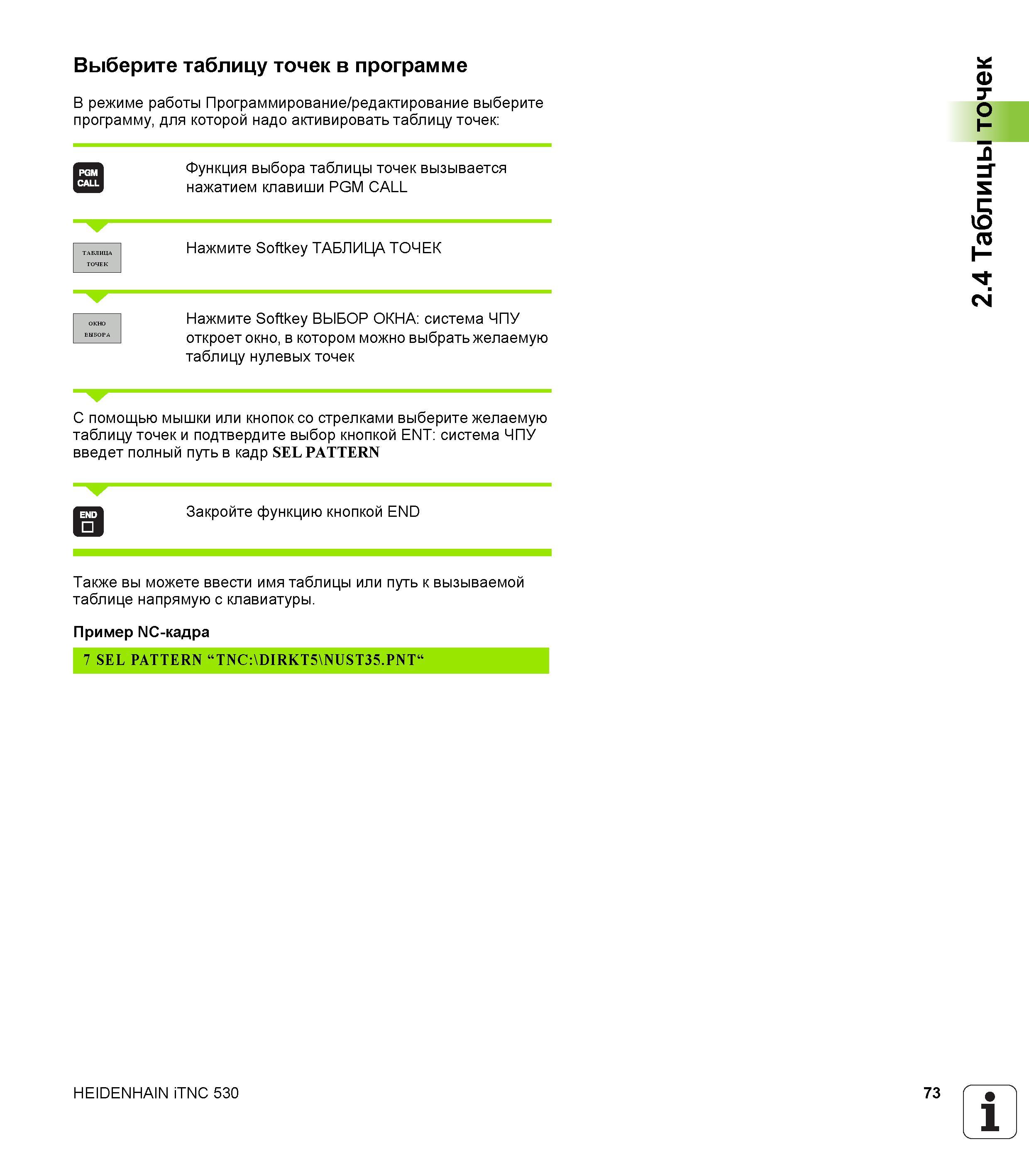

Выберите таблицу точек в программе В режиме работы Программирование/редактирование выберите программу, для которой надо активировать таблицу точек Функция выбора таблицы точек вызывается нажатием клавиши PGM CALL Нажмите Softkey ТАБЛИЦА ТОЧЕК Нажмите Softkey ВЫБОР ОКНА система ЧПУ откроет окно, в котором можно выбрать желаемую таблицу нулевых точек С помощью мышки или кнопок со стрелками выберите желаемую таблицу точек и подтвердите выбор кнопкой ENT система ЧПУ введет полный путь в кадр SEL PATTERN i Закройте функцию кнопкой END Также вы можете ввести имя таблицы или путь к вызываемой таблице напрямую с клавиатуры. Пример NC-кадра 7 SEL PATTERN “TNC:\DIRKT5\NUST35.PNT“ HEIDENHAIN iTNC 530 73 1 2.4 Таблицы точек
