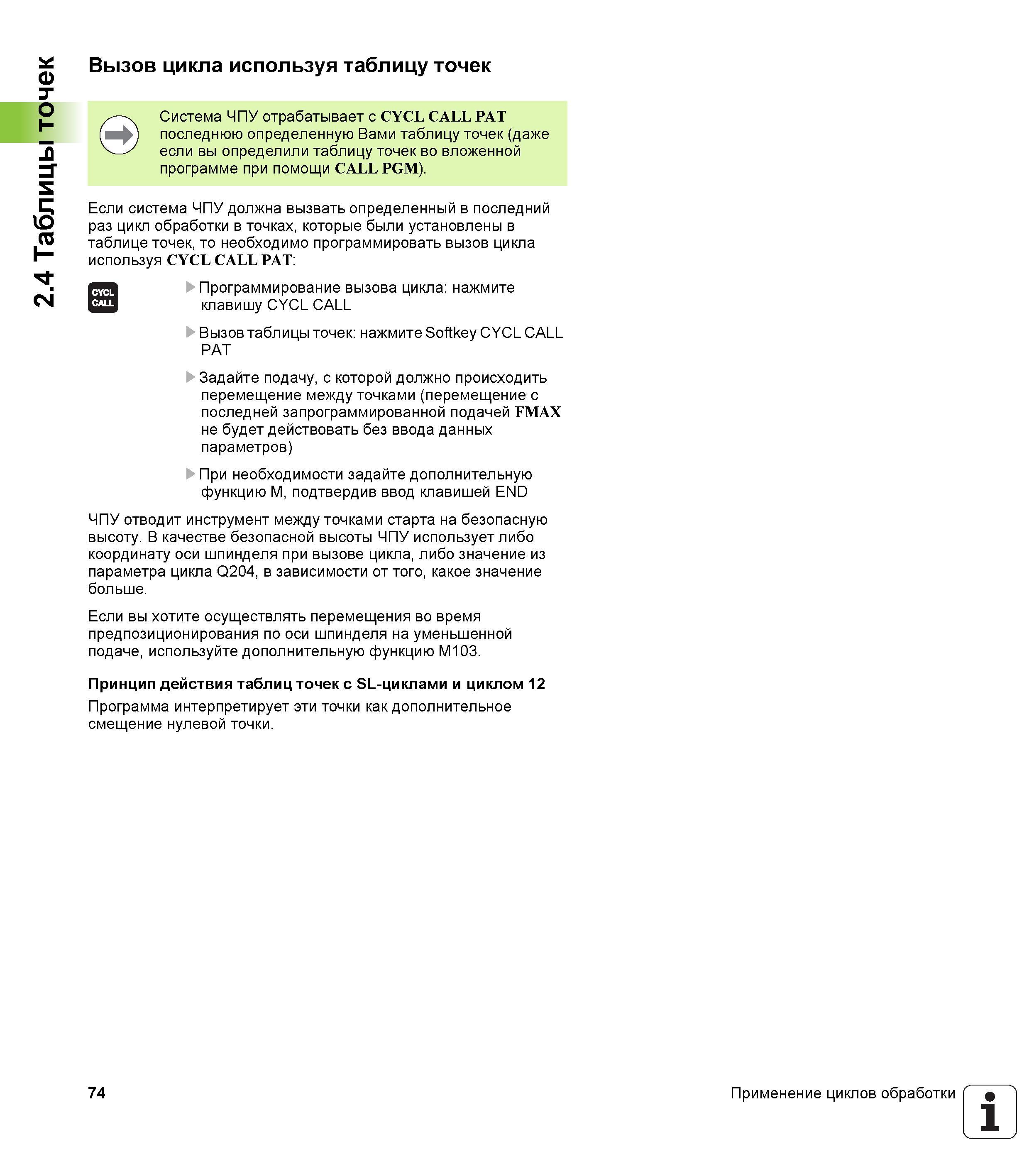

2.4 Таблицы точек Вызов цикла используя таблицу точек Система ЧПУ отрабатывает с CYCL CALL PAT последнюю определенную Вами таблицу точек (даже если вы определили таблицу точек во вложенной программе при помощи CALL PGM). Если система ЧПУ должна вызвать определенный в последний раз цикл обработки в точках, которые были установлены в таблице точек, то необходимо программировать вызов цикла используя CYCL CALL PAT Программирование вызова цикла нажмите клавишу CYCL CALL Вызов таблицы точек нажмите Softkey CYCL CALL PAT Задайте подачу, с которой должно происходить перемещение между точками (перемещение с последней запрограммированной подачей FMAX не будет действовать без ввода данных параметров) При необходимости задайте дополнительную функцию M, подтвердив ввод клавишей END ЧПУ отводит инструмент между точками старта на безопасную высоту. В качестве безопасной высоты ЧПУ использует либо координату оси шпинделя при вызове цикла, либо значение из параметра цикла Q204, в зависимости от того, какое значение больше. Если вы хотите осуществлять перемещения во время предпозиционирования по оси шпинделя на уменьшенной подаче, используйте дополнительную функцию M103. Принцип действия таблиц точек с SL-циклами и циклом 12 Программа интерпретирует эти точки как дополнительное смещение нулевой точки. CYCL CALL 74 Применение циклов обработки 1 _'
