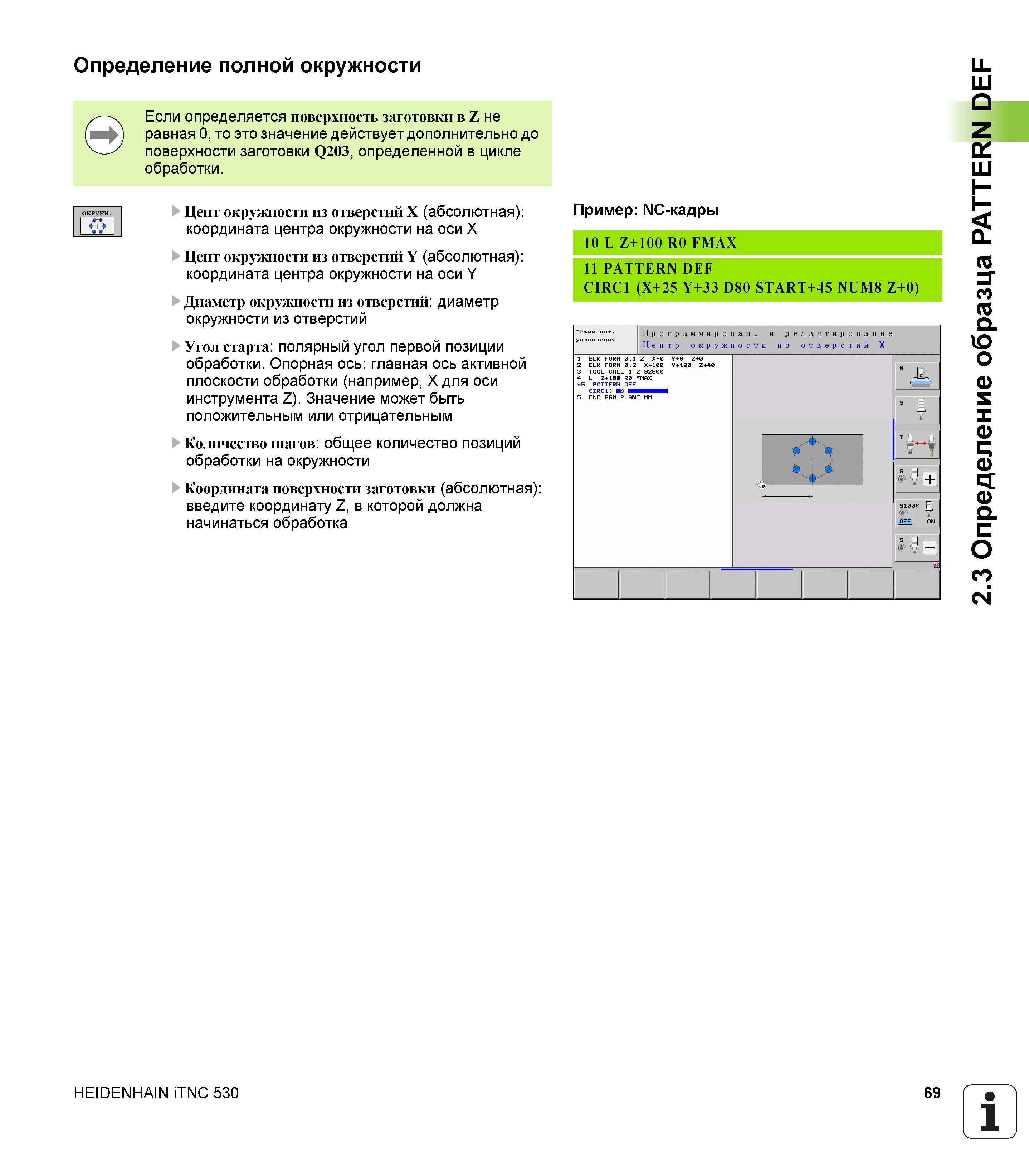

Определение полной окружности Если определяется поверхность заготовки в Z не равная 0, то это значение действует дополнительно до поверхности заготовки Q203, определенной в цикле обработки. Цент окружности из отверстий X (абсолютная) координата центра окружности на оси X Цент окружности из отверстий Y (абсолютная) координата центра окружности на оси Y Диаметр окружности из отверстий диаметр окружности из отверстий Угол старта полярный угол первой позиции обработки. Опорная ось главная ось активной плоскости обработки (например, X для оси инструмента Z). Значение может быть положительным или отрицательным Количество шагов общее количество позиций обработки на окружности Координата поверхности заготовки (абсолютная) введите координату Z, в которой должна начинаться обработка Пример NC-кадры 10 L Z+100 R0 FMAX 11 PATTERN DEF CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0) HEIDENHAIN iTNC 530 69 2.3 Определение образца PATTERN DEF
