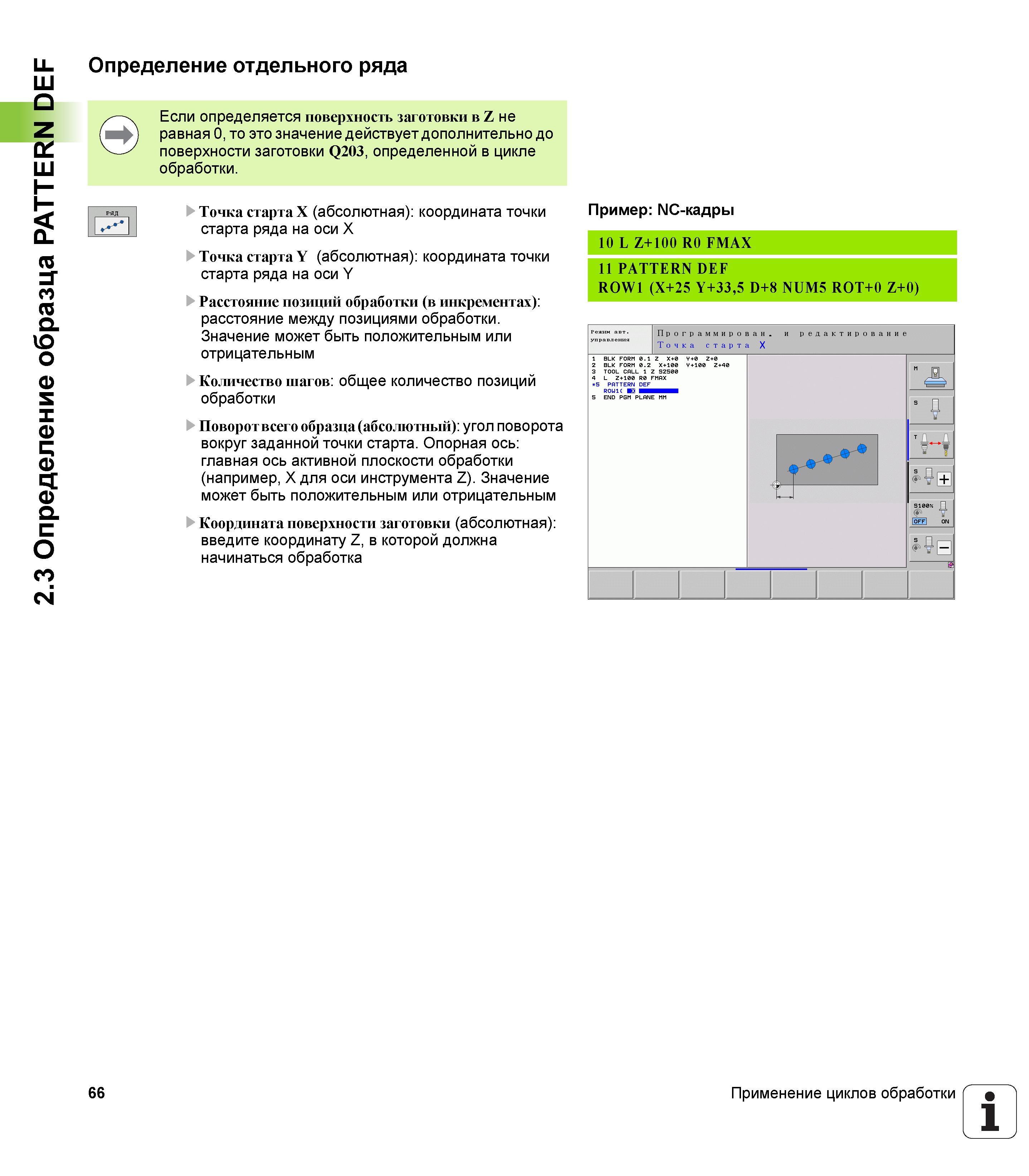

2.3 Определение образца PATTERN DEF Определение отдельного ряда Если определяется поверхность заготовки в Z не равная 0, то это значение действует дополнительно до поверхности заготовки Q203, определенной в цикле обработки. Точка старта X (абсолютная) координата точки старта ряда на оси X Точка старта Y (абсолютная) координата точки старта ряда на оси Y Расстояние позиций обработки (в инкрементах) расстояние между позициями обработки. Значение может быть положительным или отрицательным Количество шагов общее количество позиций обработки Поворот всего образца (абсолютный) угол поворота вокруг заданной точки старта. Опорная ось главная ось активной плоскости обработки (например, X для оси инструмента Z). Значение может быть положительным или отрицательным Координата поверхности заготовки (абсолютная) введите координату Z, в которой должна начинаться обработка Пример NC-кадры 10 L Z+100 R0 FMAX 11 PATTERN DEF ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0) 66 Применение циклов обработки
