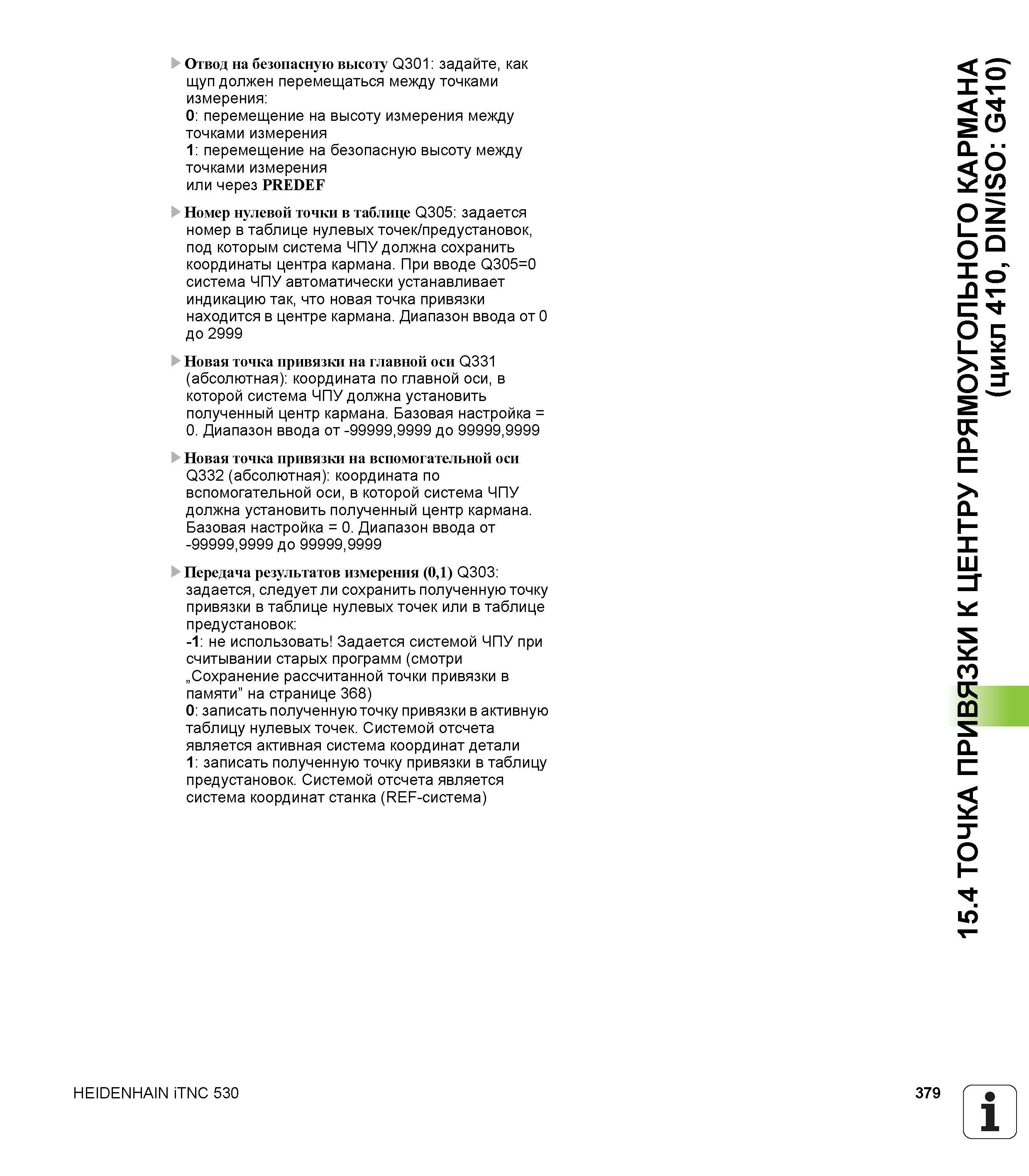

Отвод на безопасную высоту Q301 задайте, как щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Номер нулевой точки в таблице Q305 задается номер в таблице нулевых точек/предустановок, под которым система ЧПУ должна сохранить координаты центра кармана. При вводе Q305=0 система ЧПУ автоматически устанавливает индикацию так, что новая точка привязки находится в центре кармана. Диапазон ввода от 0 до 2999 Новая точка привязки на главной оси Q331 (абсолютная) координата по главной оси, в которой система ЧПУ должна установить полученный центр кармана. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки на вспомогательной оси Q332 (абсолютная) координата по вспомогательной оси, в которой система ЧПУ должна установить полученный центр кармана. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Задается системой ЧПУ при считывании старых программ (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) HEIDENHAIN iTNC 530 379 1 _' 15.4 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 410, DIN/ISO G410)
