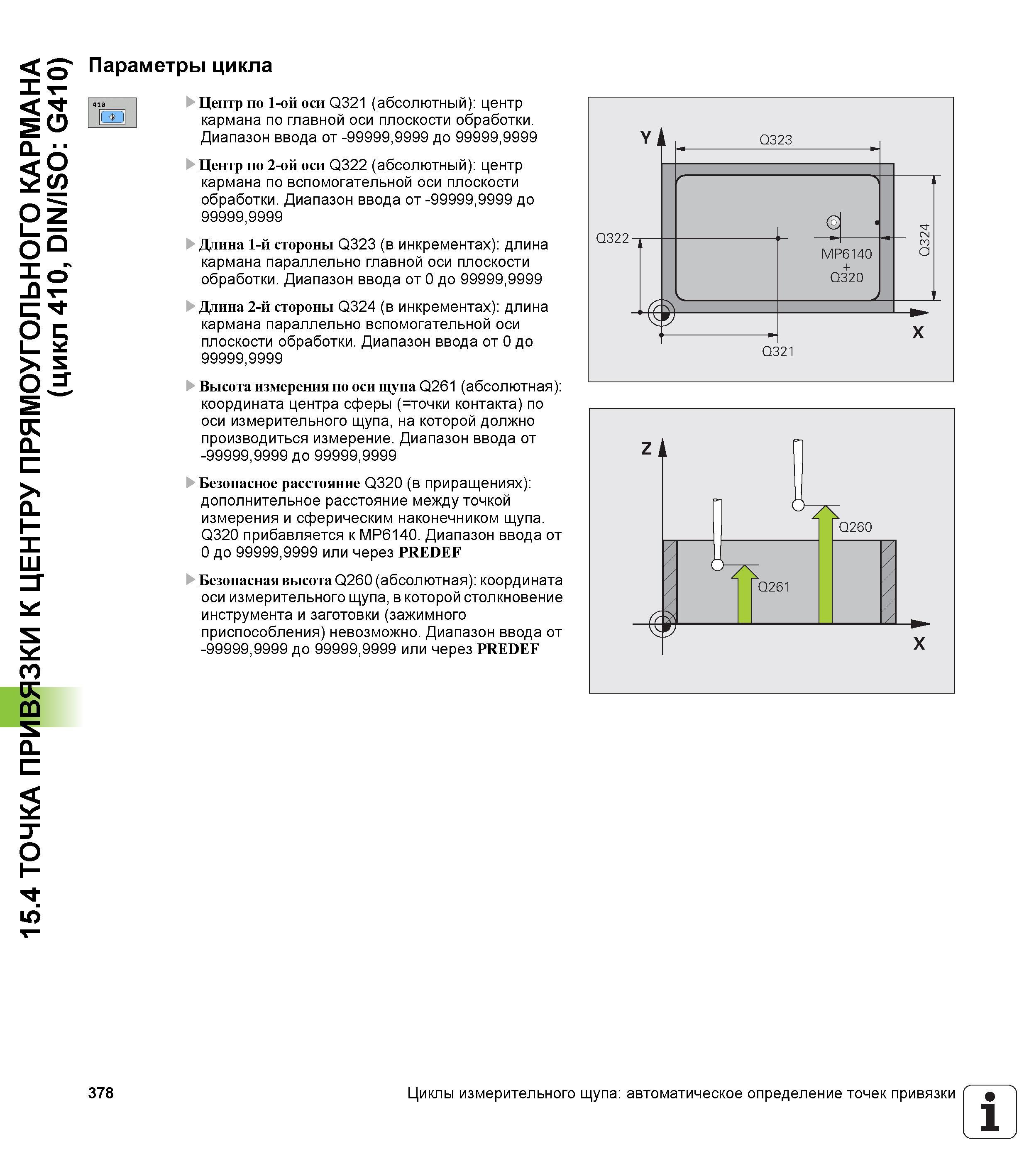

15.4 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 410, DIN/ISO G410) Параметры цикла Центр по 1-ой оси Q321 (абсолютный) центр кармана по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q322 (абсолютный) центр кармана по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Длина 1-й стороны Q323 (в инкрементах) длина кармана параллельно главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Длина 2-й стороны Q324 (в инкрементах) длина кармана параллельно вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999.9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF 378 Циклы измерительного щупа автоматическое определение точек привязки
