HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)




377 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.377
377 Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между измерительным щупом и обрабатываемой деталью дл Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 377

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 377 0377 Lab2u

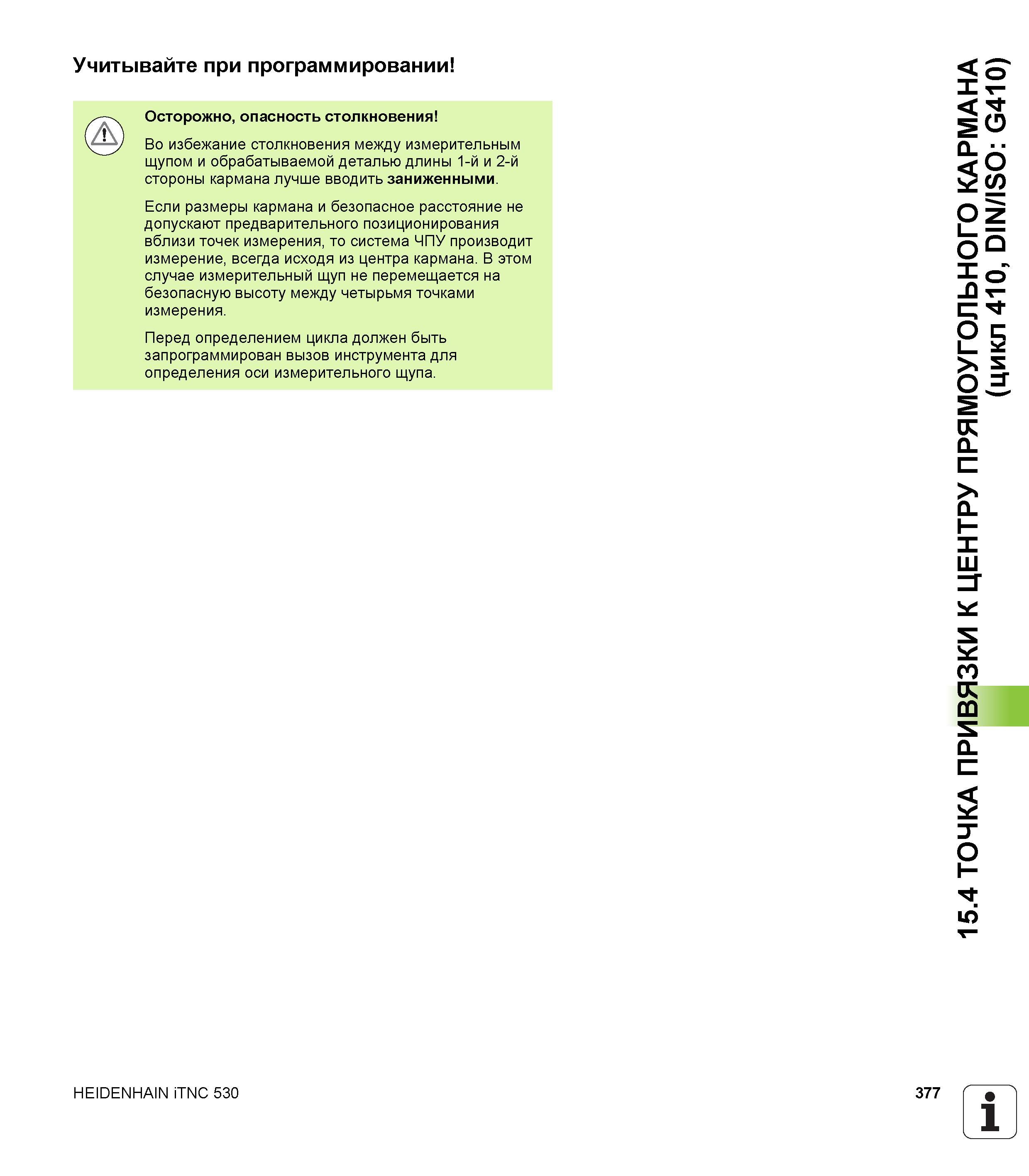

Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между измерительным щупом и обрабатываемой деталью длины 1-й и 2-й стороны кармана лучше вводить заниженными. Если размеры кармана и безопасное расстояние не допускают предварительного позиционирования вблизи точек измерения, то система ЧПУ производит измерение, всегда исходя из центра кармана. В этом случае измерительный щуп не перемещается на безопасную высоту между четырьмя точками измерения. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. HEIDENHAIN iTNC 530 377 1 15.4 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 410, DIN/ISO G410)
