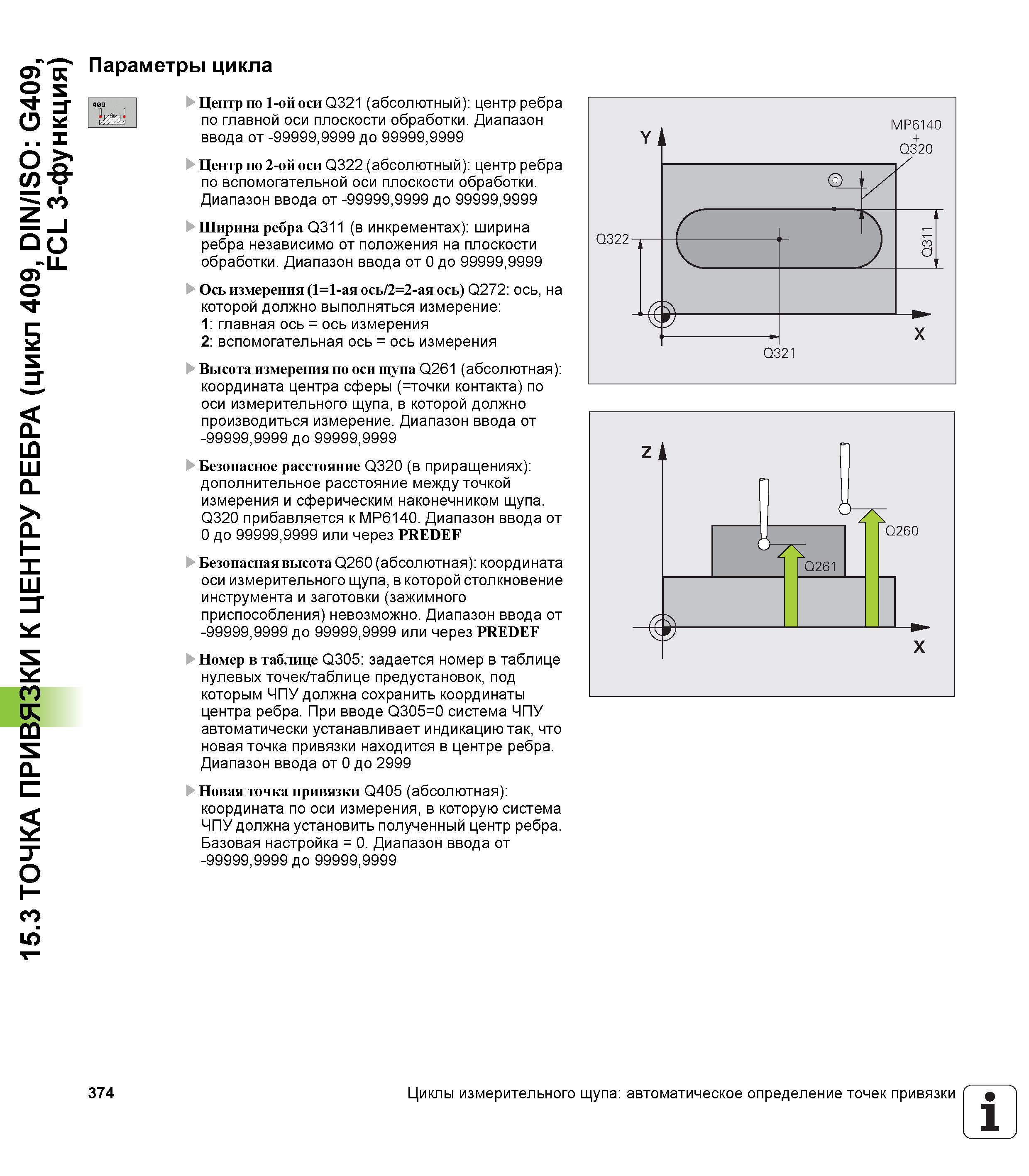

15.3 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ РЕБРА (цикл 409, DIN/ISO G409, И FCL 3-функция) Параметры цикла Центр по 1-ой оси Q321 (абсолютный) центр ребра по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q322 (абсолютный) центр ребра по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Ширина ребра Q311 (в инкрементах) ширина ребра независимо от положения на плоскости обработки. Диапазон ввода от 0 до 99999,9999 Ось измерения (1=1-ая ось/2=2-ая ось) Q272 ось, на которой должно выполняться измерение 1 главная ось = ось измерения 2 вспомогательная ось = ось измерения Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, в которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Номер в таблице Q305 задается номер в таблице нулевых точек/таблице предустановок, под которым ЧПУ должна сохранить координаты центра ребра. При вводе Q305=0 система ЧПУ автоматически устанавливает индикацию так, что новая точка привязки находится в центре ребра. Диапазон ввода от 0 до 2999 Новая точка привязки Q405 (абсолютная) координата по оси измерения, в которую система ЧПУ должна установить полученный центр ребра. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 374 Циклы измерительного щупа автоматическое определение точек привязки 1
