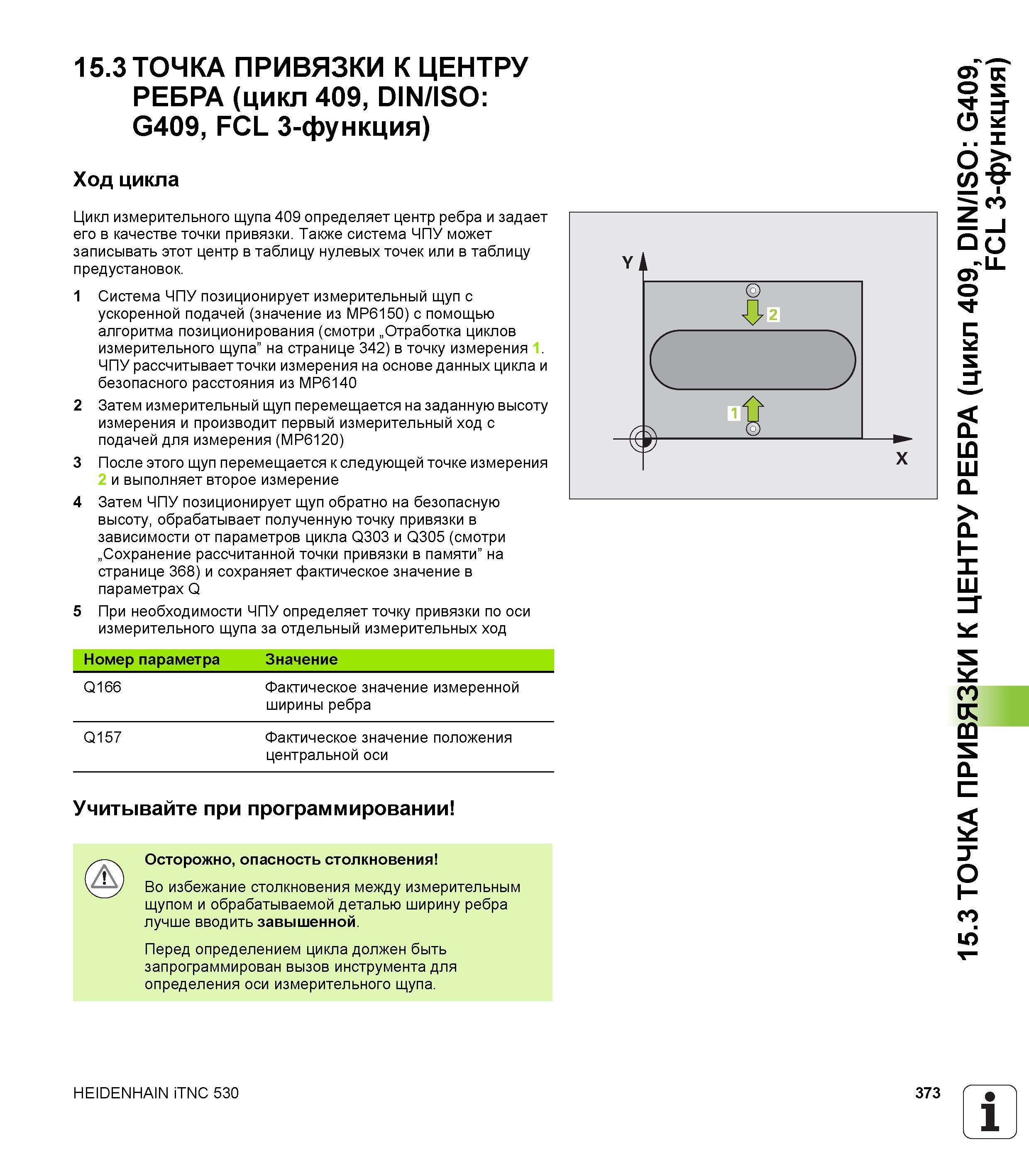

15.3 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ РЕБРА (цикл 409, DIN/ISO G409, FCL 3-функция) Ход цикла Цикл измерительного щупа 409 определяет центр ребра и задает его в качестве точки привязки. Также система чПу может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. ЧПУ рассчитывает точки измерения на основе данных цикла и безопасного расстояния из MP6140 2 Затем измерительный щуп перемещается на заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120) 3 После этого щуп перемещается к следующей точке измерения 2 и выполняет второе измерение 4 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) и сохраняет фактическое значение в параметрах Q 5 При необходимости ЧПУ определяет точку привязки по оси измерительного щупа за отдельный измерительных ход Номер параметра Значение Q166 Фактическое значение измеренной ширины ребра Q157 Фактическое значение положения центральной оси Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между измерительным щупом и обрабатываемой деталью ширину ребра лучше вводить завышенной. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. HEIDENHAIN iTNC 530 373 1 15.3 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ РЕБРА (цикл 409, DIN/ISO G409, Н FCL 3-функция)
