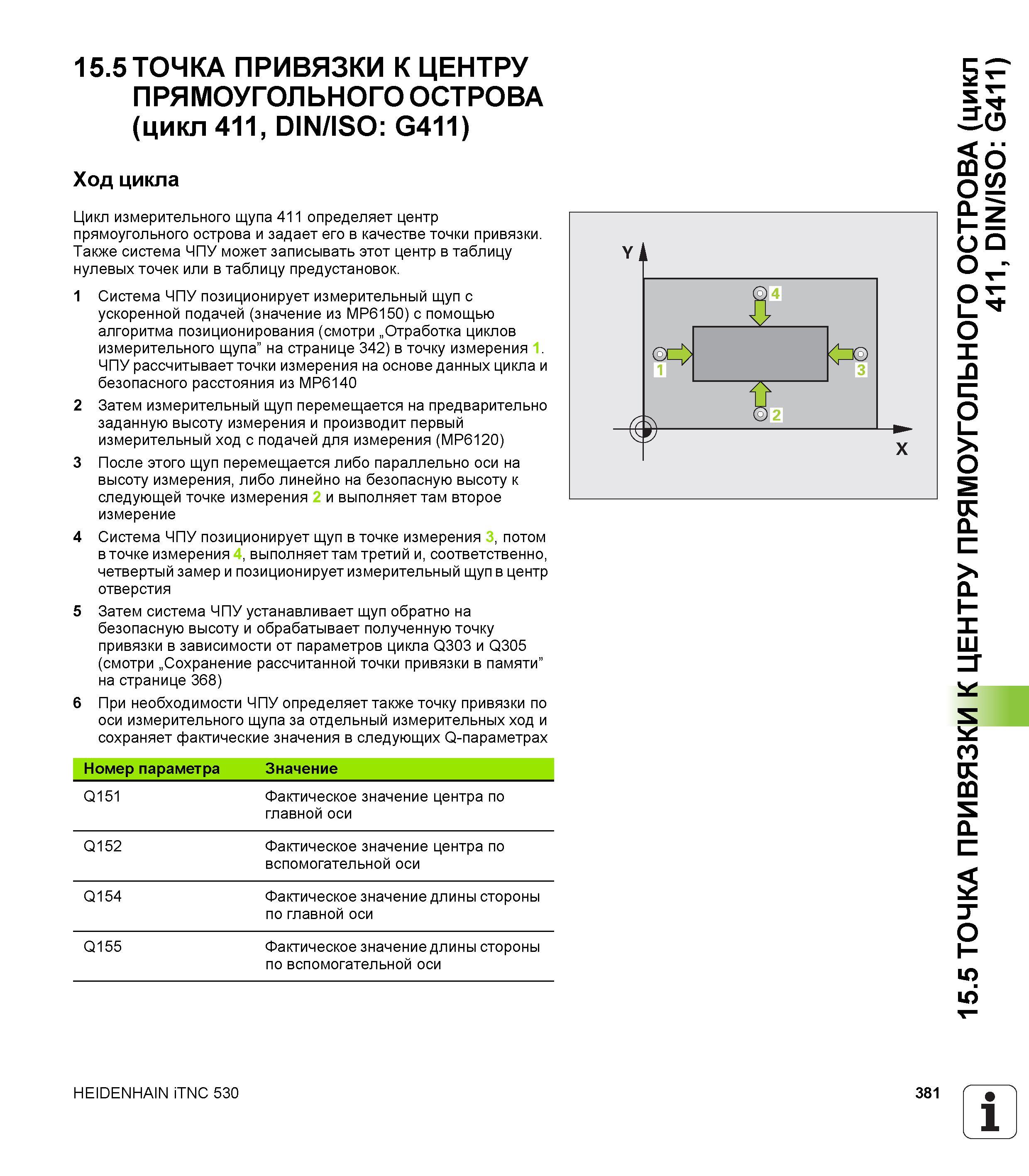

15.5 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 411, DIN/ISO G411) Ход цикла Цикл измерительного щупа 411 определяет центр прямоугольного острова и задает его в качестве точки привязки. Также система ЧПУ может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. ЧПУ рассчитывает точки измерения на основе данных цикла и безопасного расстояния из MP6140 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120) 3 После этого щуп перемещается либо параллельно оси на высоту измерения, либо линейно на безопасную высоту к следующей точке измерения 2 и выполняет там второе измерение 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер и позиционирует измерительный щуп в центр отверстия 5 Затем система ЧПУ устанавливает щуп обратно на безопасную высоту и обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) 6 При необходимости ЧПУ определяет также точку привязки по оси измерительного щупа за отдельный измерительных ход и сохраняет фактические значения в следующих Q-параметрах Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q154 Фактическое значение длины стороны по главной оси Q155 Фактическое значение длины стороны по вспомогательной оси HEIDENHAIN iTNC 530 381 1 15.5 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 411, DIN/ISO G411)
