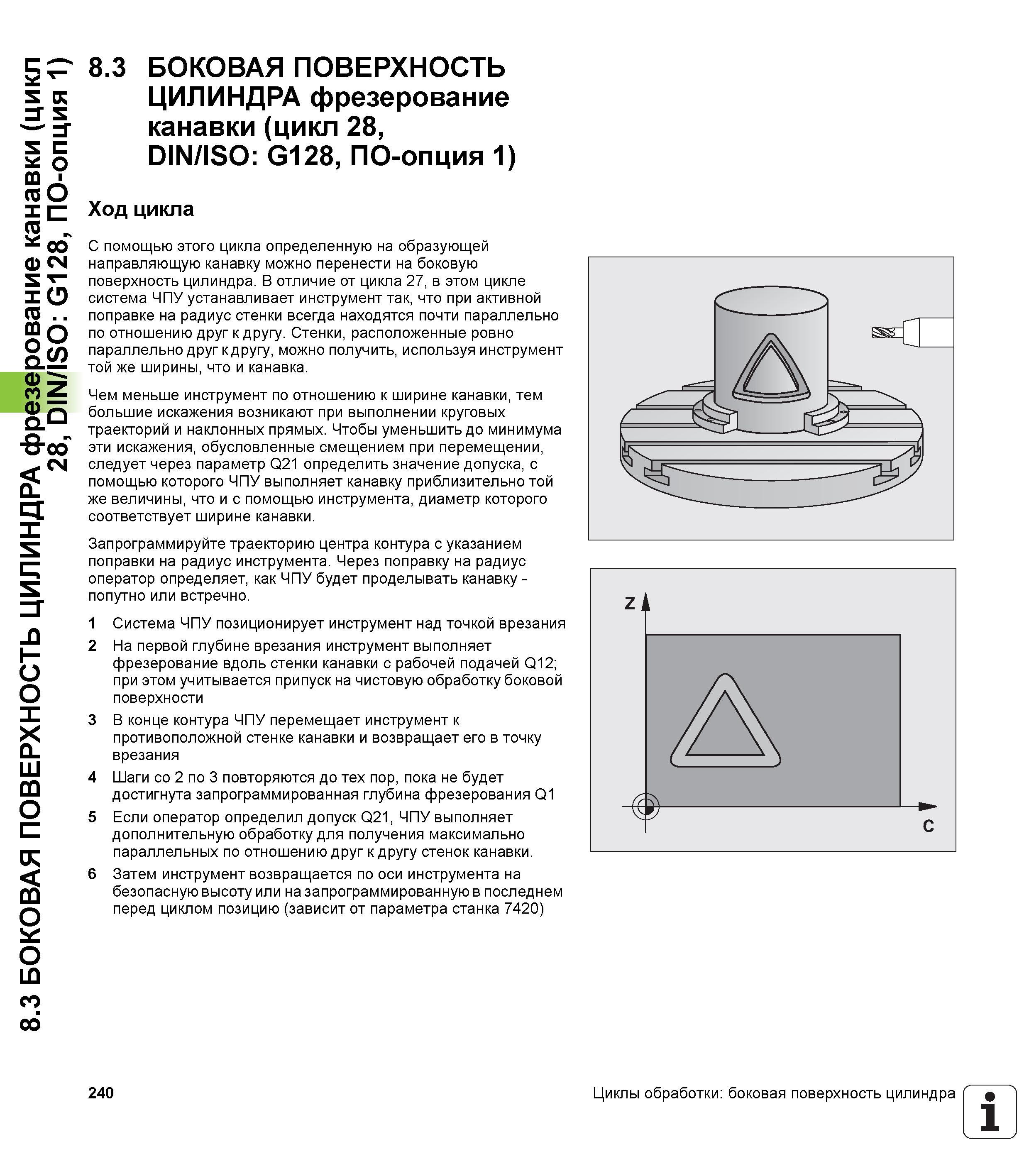

8.3 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА фрезерование канавки (цикл 28, DIN/ISO G128, ПО-опция 1) 8.3 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА фрезерование канавки (цикл 28, DIN/ISO G128, ПО-опция 1) Ход цикла С помощью этого цикла определенную на образующей направляющую канавку можно перенести на боковую поверхность цилиндра. В отличие от цикла 27, в этом цикле система ЧПУ устанавливает инструмент так, что при активной поправке на радиус стенки всегда находятся почти параллельно по отношению друг к другу. Стенки, расположенные ровно параллельно друг к другу, можно получить, используя инструмент той же ширины, что и канавка. Чем меньше инструмент по отношению к ширине канавки, тем большие искажения возникают при выполнении круговых траекторий и наклонных прямых. Чтобы уменьшить до минимума эти искажения, обусловленные смещением при перемещении, следует через параметр Q21 определить значение допуска, с помощью которого ЧПУ выполняет канавку приблизительно той же величины, что и с помощью инструмента, диаметр которого соответствует ширине канавки. Запрограммируйте траекторию центра контура с указанием поправки на радиус инструмента. Через поправку на радиус оператор определяет, как ЧПУ будет проделывать канавку -попутно или встречно. 1 Система ЧПУ позиционирует инструмент над точкой врезания 2 На первой глубине врезания инструмент выполняет фрезерование вдоль стенки канавки с рабочей подачей Q12; при этом учитывается припуск на чистовую обработку боковой поверхности 3 В конце контура ЧПУ перемещает инструмент к противоположной стенке канавки и возвращает его в точку врезания 4 Шаги со 2 по 3 повторяются до тех пор, пока не будет достигнута запрограммированная глубина фрезерования Q1 5 Если оператор определил допуск Q21, ЧПУ выполняет дополнительную обработку для получения максимально параллельных по отношению друг к другу стенок канавки. 6 Затем инструмент возвращается по оси инструмента на безопасную высоту или на запрограммированную в последнем перед циклом позицию (зависит от параметра станка 7420) 240 Циклы обработки боковая поверхность цилиндра 1
