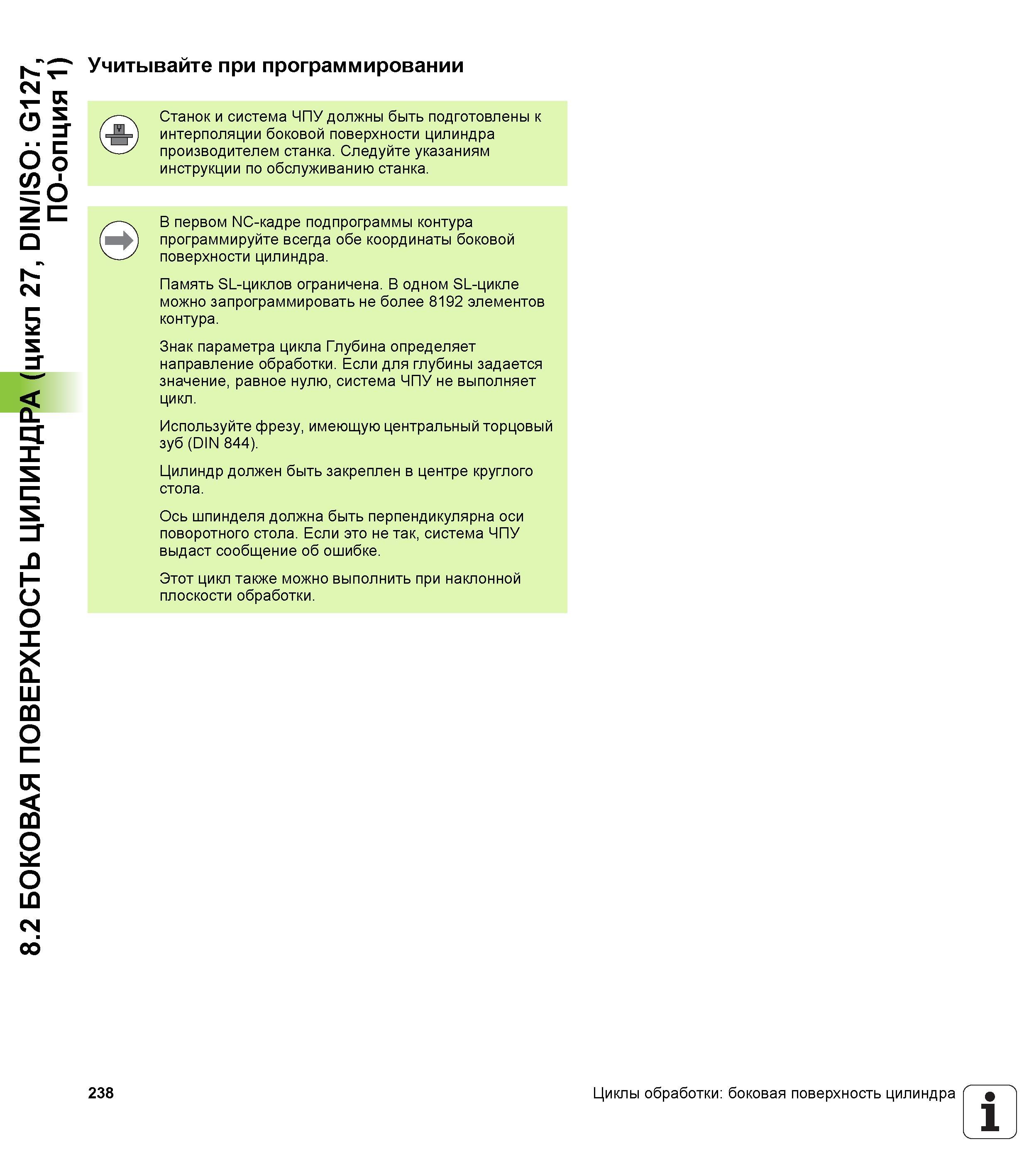

8.2 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27, DIN/ISO G127, И ПО-опция 1) Учитывайте при программировании Станок и система ЧПУ должны быть подготовлены к интерполяции боковой поверхности цилиндра производителем станка. Следуйте указаниям инструкции по обслуживанию станка. В первом NC-кадре подпрограммы контура программируйте всегда обе координаты боковой поверхности цилиндра. Память SL-циклов ограничена. В одном SL-цикле можно запрограммировать не более 8192 элементов контура. Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Используйте фрезу, имеющую центральный торцовый зуб (DIN 844). Цилиндр должен быть закреплен в центре круглого стола. Ось шпинделя должна быть перпендикулярна оси поворотного стола. Если это не так, система ЧПУ выдаст сообщение об ошибке. Этот цикл также можно выполнить при наклонной плоскости обработки. 238 Циклы обработки боковая поверхность цилиндра 1 _'
