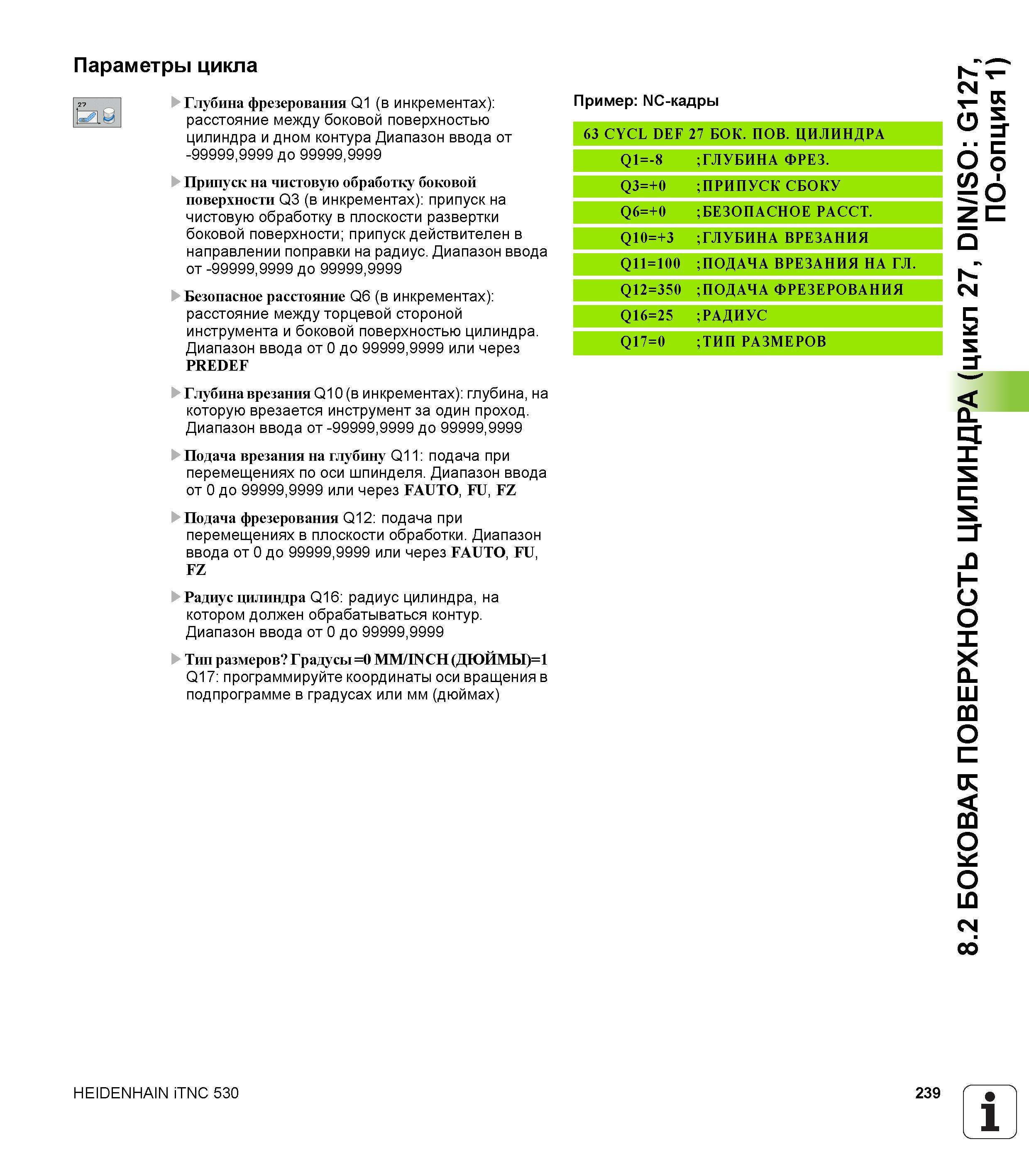

Параметры цикла Глубина фрезерования Q1 (в инкрементах) расстояние между боковой поверхностью цилиндра и дном контура Диапазон ввода от -99999,9999 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск на чистовую обработку в плоскости развертки боковой поверхности; припуск действителен в направлении поправки на радиус. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q6 (в инкрементах) расстояние между торцевой стороной инструмента и боковой поверхностью цилиндра. Диапазон ввода от 0 до 99999,9999 или через PREDEF Глубина врезания Q10 (в инкрементах) глубина, на которую врезается инструмент за один проход. Диапазон ввода от -99999,9999 до 99999,9999 Подача врезания на глубину Q11 подача при перемещениях по оси шпинделя. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача фрезерования Q12 подача при перемещениях в плоскости обработки. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Радиус цилиндра Q16 радиус цилиндра, на котором должен обрабатываться контур. Диапазон ввода от 0 до 99999,9999 Тип размеров Градусы =0 ММ/INCH (ДЮИМЫ)=1 Q17 программируйте координаты оси вращения в подпрограмме в градусах или мм (дюймах) Пример NC-кадры 63 CYCL DEF 27 БОК. ПОВ. ЦИЛИНДРА Q1=-8 ГЛУБИНА ФРЕЗ. Q3=+0 ПРИПУСК СБОКУ Q6=+0 БЕЗОПАСНОЕ РАССТ. Q10=+3 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА ВРЕЗАНИЯ НА ГЛ. Q12=350 ПОДАЧА ФРЕЗЕРОВАНИЯ Q16=25 РАДИУС Q17=0 ТИП РАЗМЕРОВ HEIDENHAIN iTNC 530 239 1 _' 8.2 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27, DIN/ISO G127, Н ПО-опция 1)
