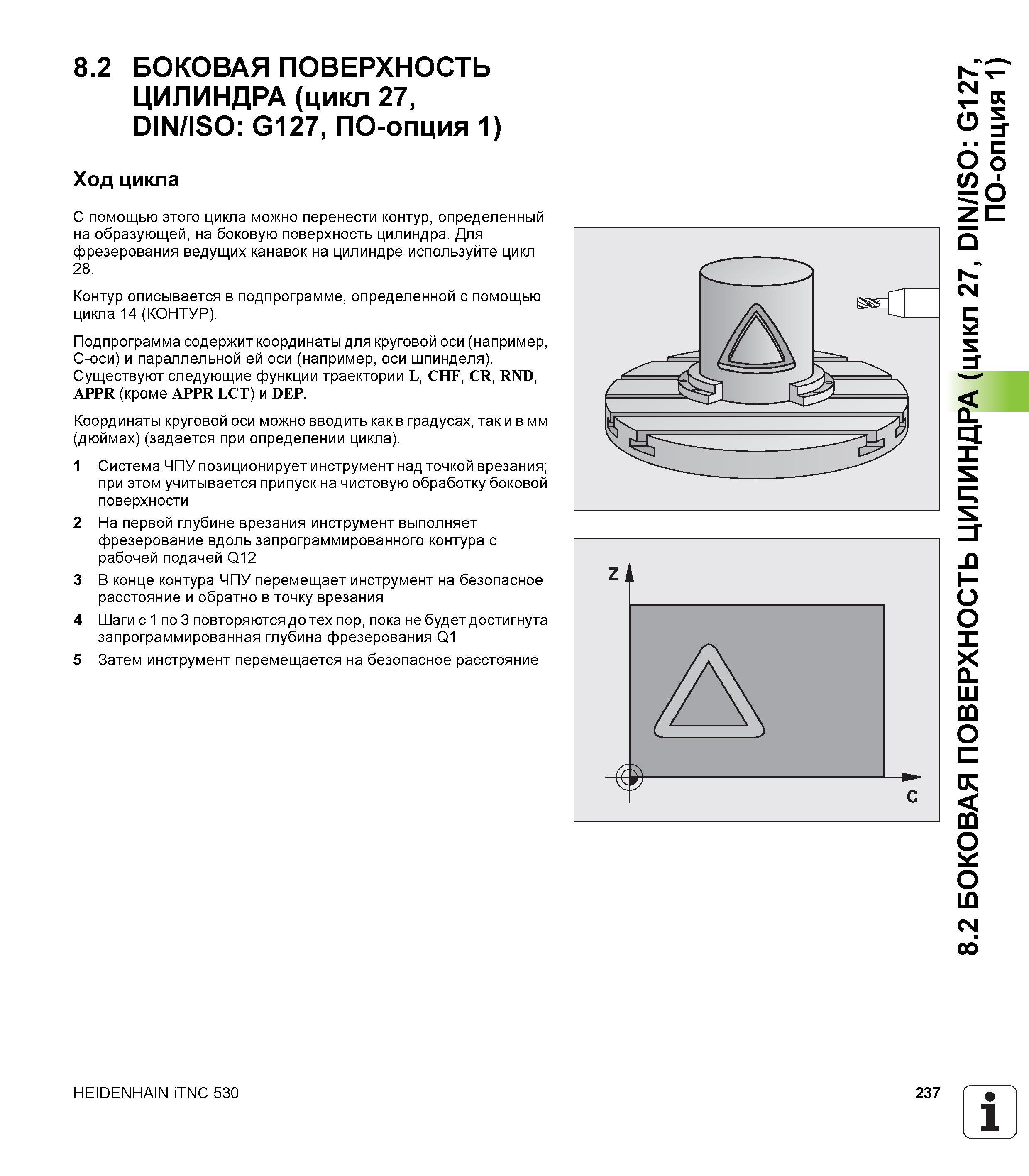

8.2 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27, DIN/ISO G127, ПО-опция 1) Ход цикла С помощью этого цикла можно перенести контур, определенный на образующей, на боковую поверхность цилиндра. Для фрезерования ведущих канавок на цилиндре используйте цикл 28. Контур описывается в подпрограмме, определенной с помощью цикла 14 (КОНТУР). Подпрограмма содержит координаты для круговой оси (например, C-оси) и параллельной ей оси (например, оси шпинделя). Существуют следующие функции траектории L, CHF, CR, RND, APPR (кроме APPR LCT) и DEP. Координаты круговой оси можно вводить как в градусах, так и в мм (дюймах) (задается при определении цикла). 1 Система ЧПУ позиционирует инструмент над точкой врезания; при этом учитывается припуск на чистовую обработку боковой поверхности 2 На первой глубине врезания инструмент выполняет фрезерование вдоль запрограммированного контура с рабочей подачей Q12 3 В конце контура ЧПУ перемещает инструмент на безопасное расстояние и обратно в точку врезания 4 Шаги с 1 по 3 повторяются до тех пор, пока не будет достигнута запрограммированная глубина фрезерования Q1 5 Затем инструмент перемещается на безопасное расстояние HEIDENHAIN iTNC 530 237 1 8.2 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27, DIN/ISO G127, Н ПО-опция 1)
