Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)




179 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.179
179 5 8 Примеры программ Пример фрезерование кармана, острова и канавки 0 BEGINN PGM C210 MM 1 BLK FORM 0 1 Z X+0 Y+0 Z-40 Определение заготовки 2 BL Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 179

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 179 0179 Lab2u

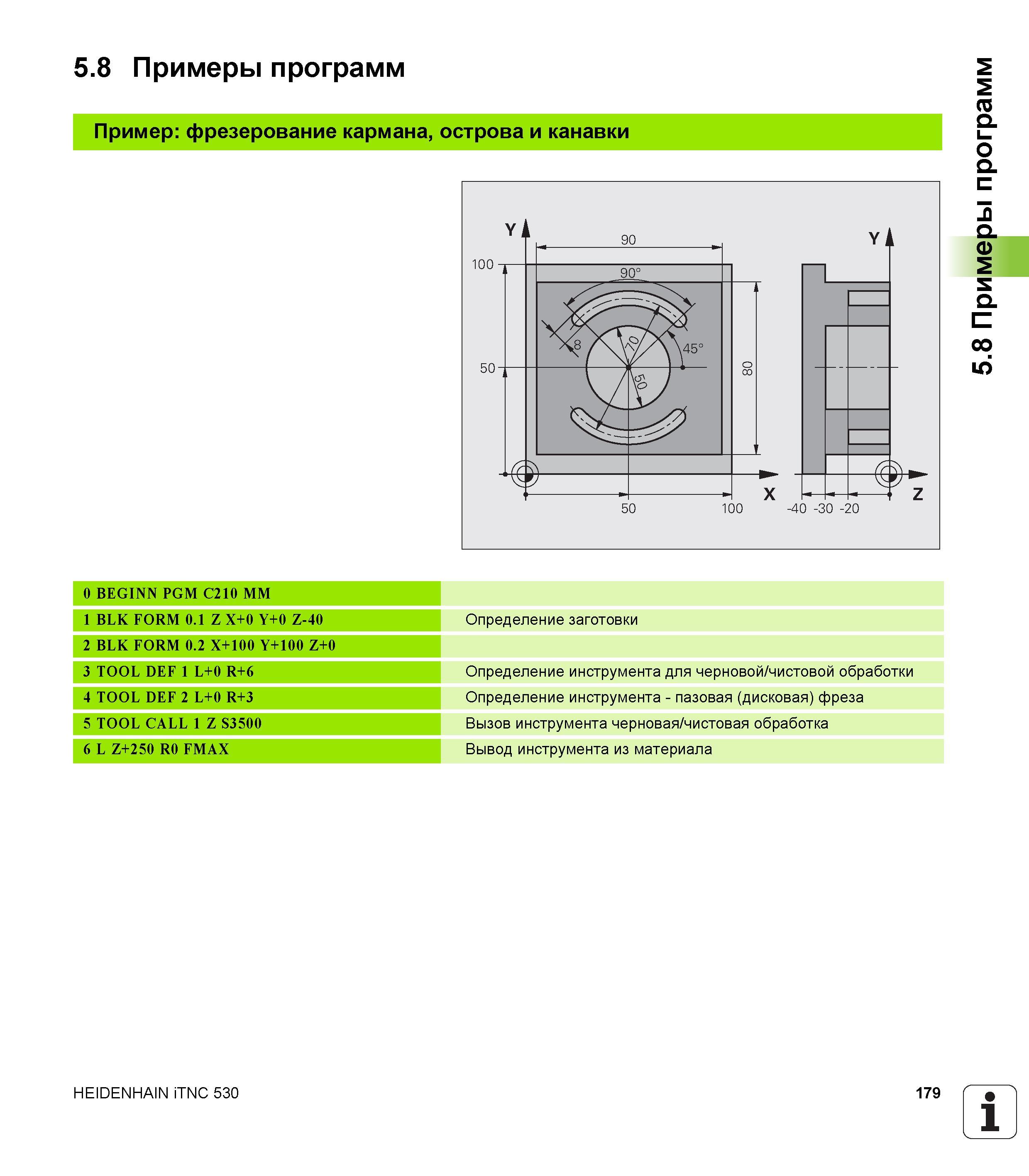

5.8 Примеры программ Пример фрезерование кармана, острова и канавки 0 BEGINN PGM C210 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+6 Определение инструмента для черновой/чистовой обработки Определение инструмента - пазовая (дисковая) фреза Вызов инструмента черновая/чистовая обработка Вывод инструмента из материала 4 TOOL DEF 2 L+0 R+3 5 TOOL CALL 1 Z S3500 6 L Z+250 R0 FMAX HEIDENHAIN iTNC 530 179 1 5.8 Примеры программ
