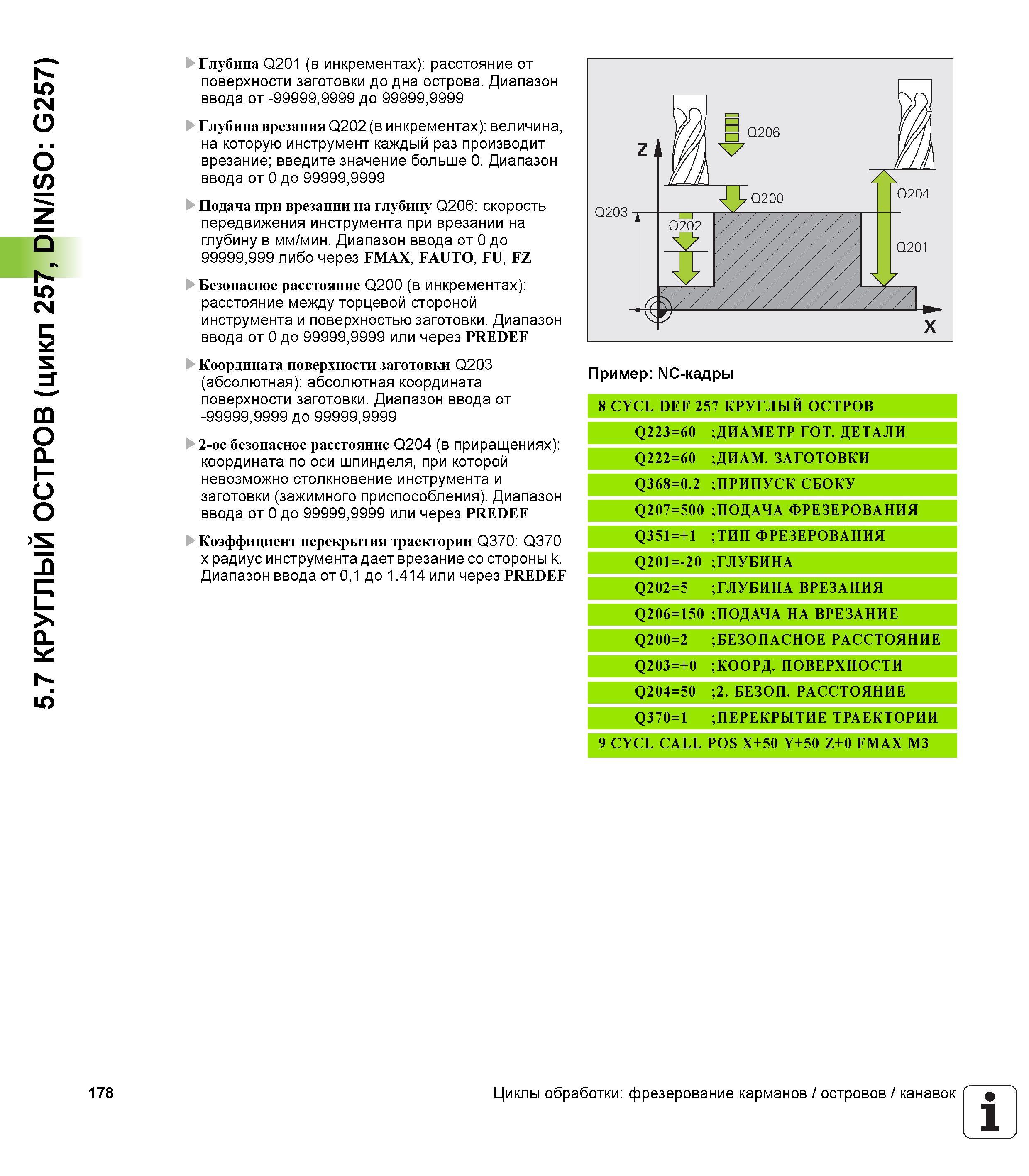

5.7 КРУГЛЫЙ ОСТРОВ (цикл 257, DIN/ISO G257) 178 Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна острова. Диапазон ввода от -99999,9999 до 99999,9999 Глубина врезания Q202 (в инкрементах) величина, на которую инструмент каждый раз производит врезание; введите значение больше 0. Диапазон ввода от 0 до 99999,9999 Подача при врезании на глубину Q206 скорость передвижения инструмента при врезании на глубину в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FMAX, FAUTO, FU, FZ Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 или через PREDEF Коэффициент перекрытия траектории Q370 Q370 x радиус инструмента дает врезание со стороны k. Диапазон ввода от 0,1 до 1.414 или через PREDEF Пример NC-кадры 8 CYCL DEF 257 КРУГЛЫЙ ОСТРОВ Q223=60 ;ДИАМЕТР ГОТ. ДЕТАЛИ Q222=60 ;ДИАМ. ЗАГОТОВКИ Q368=0.2 ;ПРИПУСК СБОКУ 0 0 5 = 7 0 2 Q ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ;ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ 0 5 =1 6 0 2 Q Е И Н А З Е Р В А Н < % Д О ;П Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ 9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3 Циклы обработки фрезерование карманов / островов / канавок 1 _'
