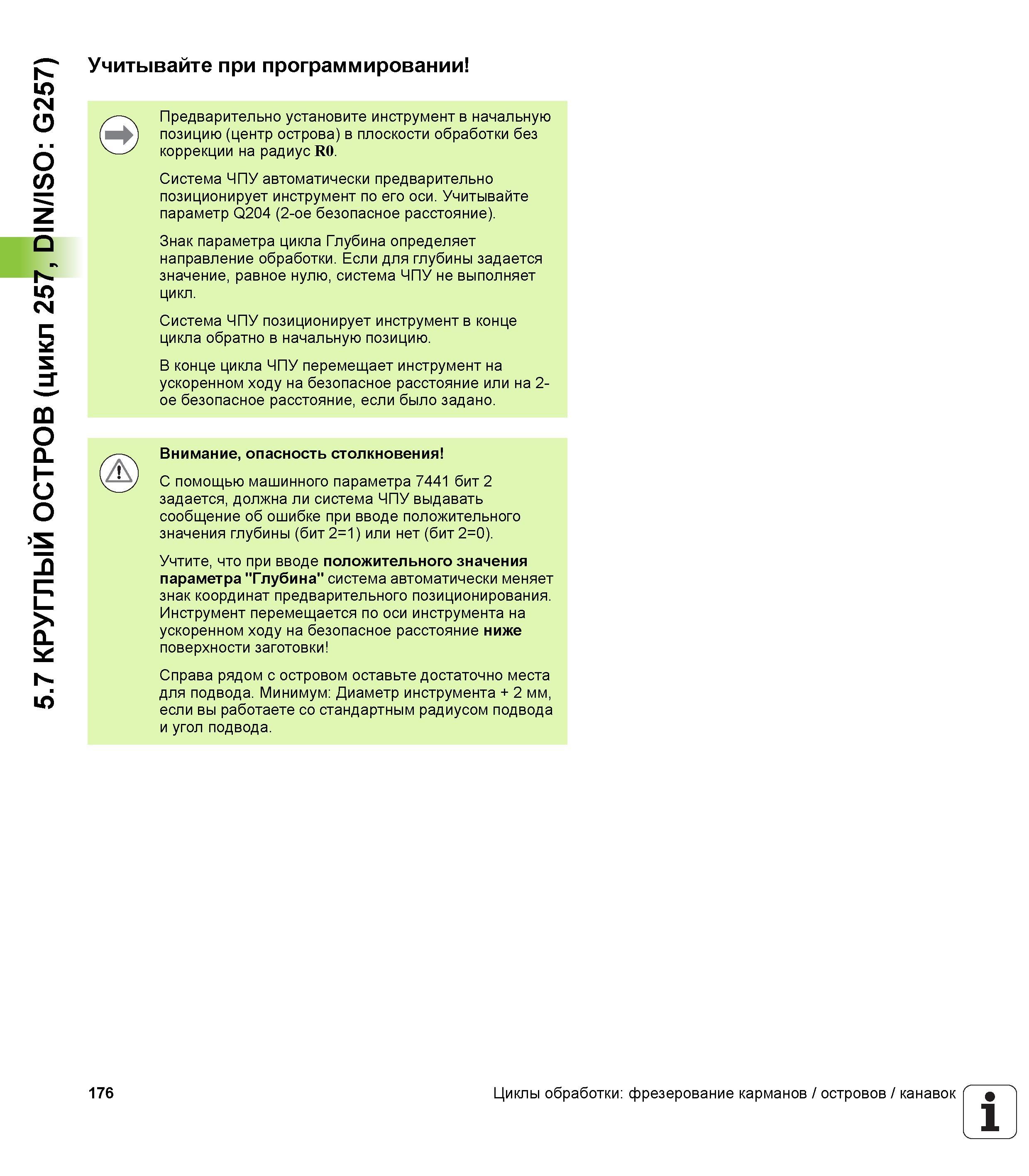

5.7 КРУГЛЫЙ ОСТРОВ (цикл 257, DIN/ISO G257) Учитывайте при программировании Предварительно установите инструмент в начальную позицию (центр острова) в плоскости обработки без коррекции на радиус R0. Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Система ЧПУ позиционирует инструмент в конце цикла обратно в начальную позицию. В конце цикла ЧПУ перемещает инструмент на ускоренном ходу на безопасное расстояние или на 2ое безопасное расстояние, если было задано. Внимание, опасность столкновения С помощью машинного параметра 7441 бит 2 задается, должна ли система чПу выдавать сообщение об ошибке при вводе положительного значения глубины (бит 2=1) или нет (бит 2=0). Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Справа рядом с островом оставьте достаточно места для подвода. Минимум Диаметр инструмента + 2 мм, если вы работаете со стандартным радиусом подвода и угол подвода. 176 Циклы обработки фрезерование карманов / островов / канавок 1
