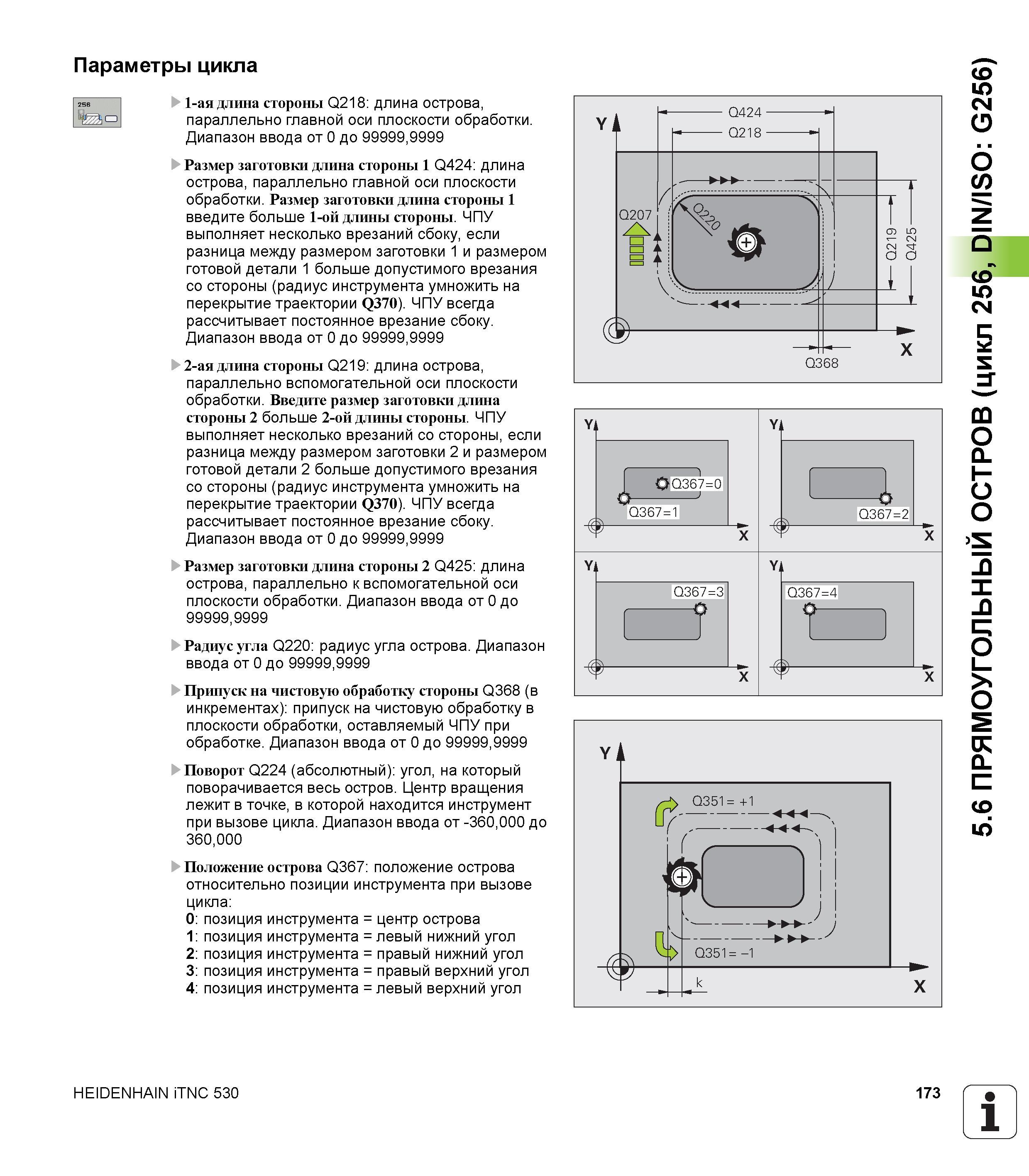

Параметры цикла 1-ая длина стороны Q218 длина острова, параллельно главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Размер заготовки длина стороны 1 Q424 длина острова, параллельно главной оси плоскости обработки. Размер заготовки длина стороны 1 введите больше 1-ой длины стороны. ЧПУ выполняет несколько врезаний сбоку, если разница между размером заготовки 1 и размером готовой детали 1 больше допустимого врезания со стороны (радиус инструмента умножить на перекрытие траектории Q370). ЧПУ всегда рассчитывает постоянное врезание сбоку. Диапазон ввода от 0 до 99999,9999 2-ая длина стороны Q219 длина острова, параллельно вспомогательной оси плоскости обработки. Введите размер заготовки длина стороны 2 больше 2-ой длины стороны. ЧПУ выполняет несколько врезаний со стороны, если разница между размером заготовки 2 и размером готовой детали 2 больше допустимого врезания со стороны (радиус инструмента умножить на перекрытие траектории Q370). ЧПУ всегда рассчитывает постоянное врезание сбоку. Диапазон ввода от 0 до 99999,9999 Размер заготовки длина стороны 2 Q425 длина острова, параллельно к вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Радиус угла Q220 радиус угла острова. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку стороны Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки, оставляемый ЧПУ при обработке. Диапазон ввода от 0 до 99999,9999 Поворот Q224 (абсолютный) угол, на который поворачивается весь остров. Центр вращения лежит в точке, в которой находится инструмент при вызове цикла. Диапазон ввода от -360,000 до 360,000 Положение острова Q367 положение острова относительно позиции инструмента при вызове цикла позиция инструмента = центр острова позиция инструмента = левый нижний угол позиция инструмента = правый нижний угол позиция инструмента = правый верхний угол позиция инструмента = левый верхний угол Q367=0 > Q367=1 X Q367=3 X HEIDENHAIN iTNC 530 173 1 5.6 ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл 256, DIN/ISO G256)
