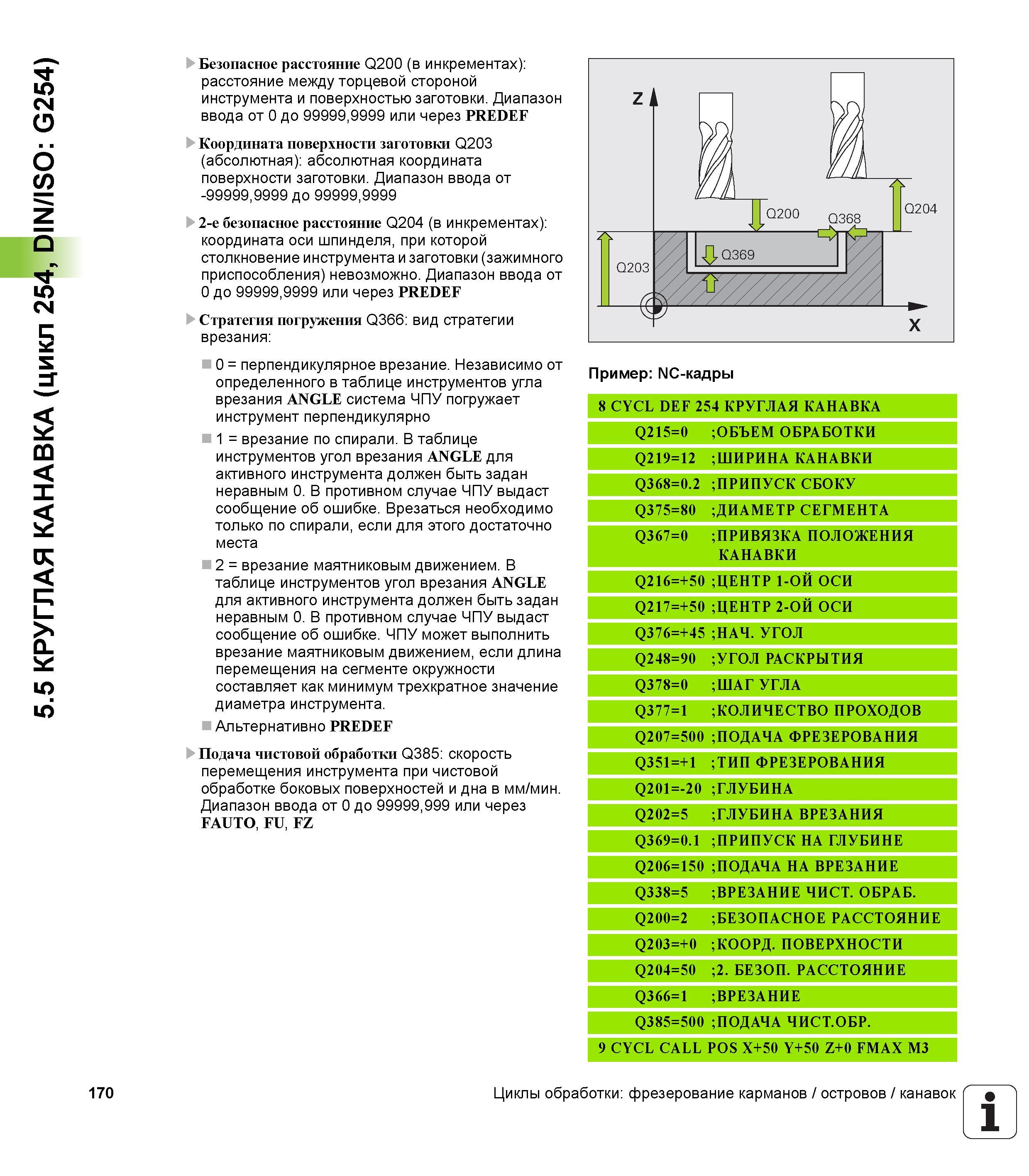

5.5 КРУГЛАЯ КАНАВКА (цикл 254, DIN/ISO G254) 170 Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 или через PREDEF Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, при которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от 0 до 99999,9999 или через PREDEF Стратегия погружения Q366 вид стратегии врезания 0 = перпендикулярное врезание. Независимо от определенного в таблице инструментов угла врезания ANGLE система ЧПУ погружает инструмент перпендикулярно 1 = врезание по спирали. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке. Врезаться необходимо только по спирали, если для этого достаточно места 2 = врезание маятниковым движением. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке. ЧПУ может выполнить врезание маятниковым движением, если длина перемещения на сегменте окружности составляет как минимум трехкратное значение диаметра инструмента. Альтернативно PREDEF Подача чистовой обработки Q385 скорость перемещения инструмента при чистовой обработке боковых поверхностей и дна в мм/мин. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU, FZ Пример NC-кадры 8 CYCL DEF 254 КРУГЛАЯ КАНАВКА Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q219=12 ;ШИРИНА КАНАВКИ Q368=0.2 ;ПРИПУСК СБОКУ Q375=80 ;ДИАМЕТР СЕГМЕНТА Q367=0 ;ПРИВЯЗКА ПОЛОЖЕНИЯ КАНАВКИ Q216=+50 ;ЦЕНТР 1-ОЙ ОСИ 0 5 + = 7 2 Q ;ЦЕНТР 2-ОЙ ОСИ Q376=+45 Н А Ч. У "П О Л Q248=90 ;УГОЛ РАСКРЫТИЯ Q378=0 ;ШАГ УГЛА Q377=1 ;КОЛИЧЕСТВО ПРОХОДОВ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ;ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ Q206=150 Е И Н А З Е Р В А Н < % Д О ;П Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q366=1 ;ВРЕЗАНИЕ Q385=500 ;ПОДАЧА ЧИСТ. ОБР. 9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3 Циклы обработки фрезерование карманов / островов / канавок 1 _'
