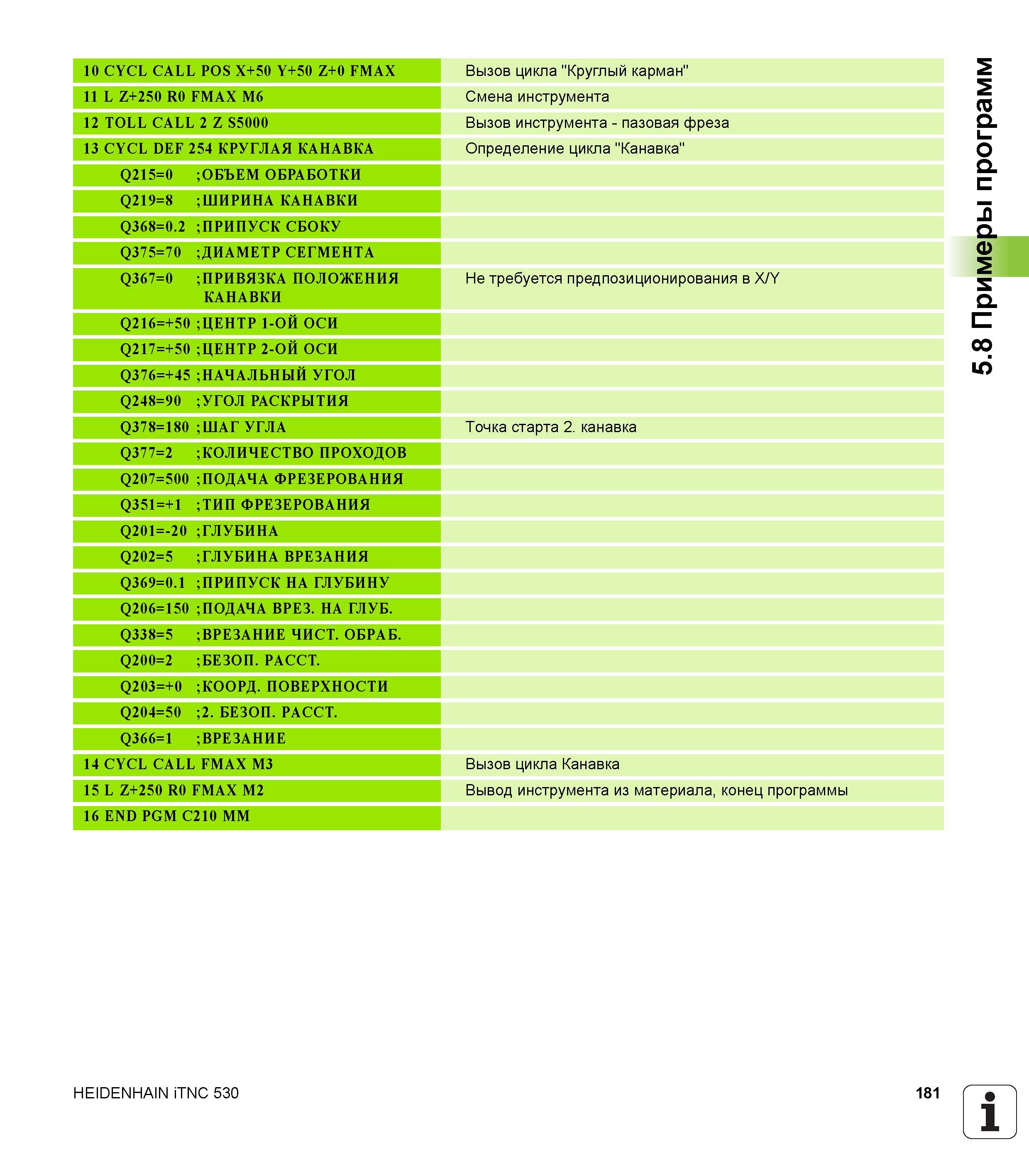

10 CYCL CALL POS X+50 Y+50 Z+0 FMAX 11 L Z+250 R0 FMAX M6 12 TOLL CALL 2 Z S5000 13 CYCL DEF 254 КРУГЛАЯ КАНАВКА Q215=0 ОБЪЕМ ОБРАБОТКИ Q219=8 ШИРИНА КАНАВКИ Q368=0.2 ПРИПУСК СБОКУ Q375=70 ДИАМЕТР СЕГМЕНТА Q367=0 ПРИВЯЗКА ПОЛОЖЕНИЯ КАНАВКИ Q216=+50 ЦЕНТР 1-ОЙ ОСИ Q217=+50 ЦЕНТР 2-ОЙ ОСИ Q376=+45 НАЧАЛЬНЫЙ УГОЛ Q248=90 УГОЛ РАСКРЫТИЯ Q378=180 ШАГ УГЛА Q377=2 КОЛИЧЕСТВО ПРОХОДОВ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ГЛУБИНА Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ПРИПУСК НА ГЛУБИНУ Q206=150 ПОДАЧА ВРЕЗ. НА ГЛУБ. Q338=5 ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 БЕЗОП. РАССТ. Q203=+0 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q366=1 ВРЕЗАНИЕ 14 CYCL CALL FMAX M3 15 L Z+250 R0 FMAX M2 16 END PGM C210 MM Вызов цикла "Круглый карман" Смена инструмента Вызов инструмента - пазовая фреза Определение цикла "Канавка" Не требуется предпозиционирования в X/Y Точка старта 2. канавка Вызов цикла Канавка Вывод инструмента из материала, конец программы HEIDENHAIN iTNC 530 181 1 5.8 Примеры программ
