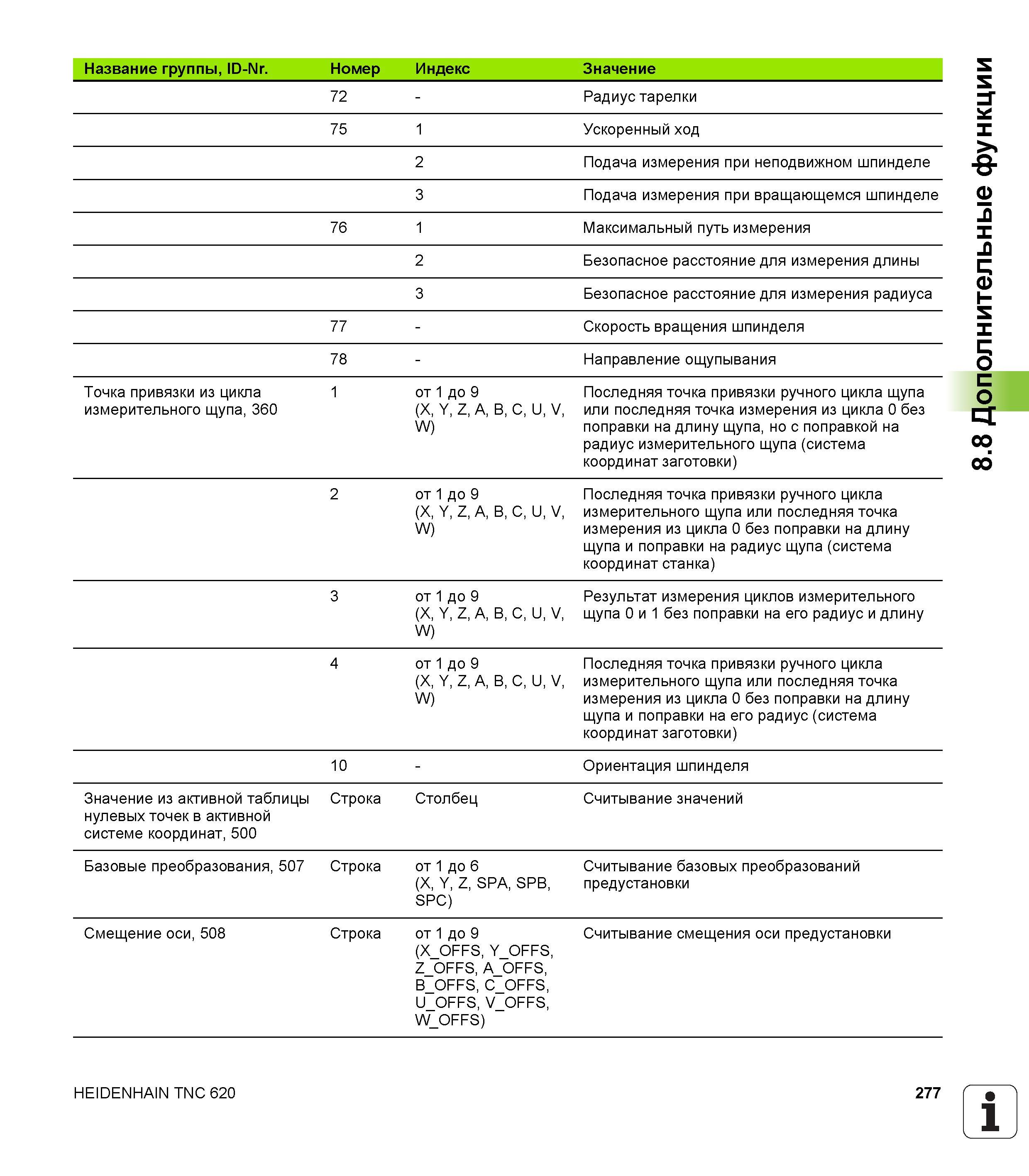

Название группы, ID-Nr. Номер Индекс Значение 72 - Радиус тарелки 75 1 Ускоренный ход 2 Подача измерения при неподвижном шпинделе 3 Подача измерения при вращающемся шпинделе 76 1 Максимальный путь измерения 2 Безопасное расстояние для измерения длины 3 Безопасное расстояние для измерения радиуса 77 - Скорость вращения шпинделя 78 - Направление ощупывания Точка привязки из цикла измерительного щупа, 360 1 от 1 до 9 (X, Y, Z, A, B, C, U, V, W) Последняя точка привязки ручного цикла щупа или последняя точка измерения из цикла 0 без поправки на длину щупа, но с поправкой на радиус измерительного щупа (система координат заготовки) 2 от 1 до 9 (X, Y, Z, A, B, C, U, V, W) Последняя точка привязки ручного цикла измерительного щупа или последняя точка измерения из цикла 0 без поправки на длину щупа и поправки на радиус щупа (система координат станка) 3 от 1 до 9 (X, Y, Z, A, B, C, U, V, W) Результат измерения циклов измерительного щупа 0 и 1 без поправки на его радиус и длину 4 от 1 до 9 (X, Y, Z, A, B, C, U, V, W) Последняя точка привязки ручного цикла измерительного щупа или последняя точка измерения из цикла 0 без поправки на длину щупа и поправки на его радиус (система координат заготовки) 10 - Ориентация шпинделя Значение из активной таблицы нулевых точек в активной системе координат, 500 Строка Столбец Считывание значений Базовые преобразования, 507 Строка от 1 до 6 (X, Y, Z, SPA, SPB, SPC) Считывание базовых преобразований предустановки Смещение оси, 508 Строка от 1 до 9 (X_OFFS, Y_OFFS, Z_OFFS, A_OFFS, B_OFFS, C_OFFS, U_OFFS, V_OFFS, W_OFFS) Считывание смещения оси предустановки HEIDENHAIN TNC 620 277 1 4 8.8 Дополнительные функции
