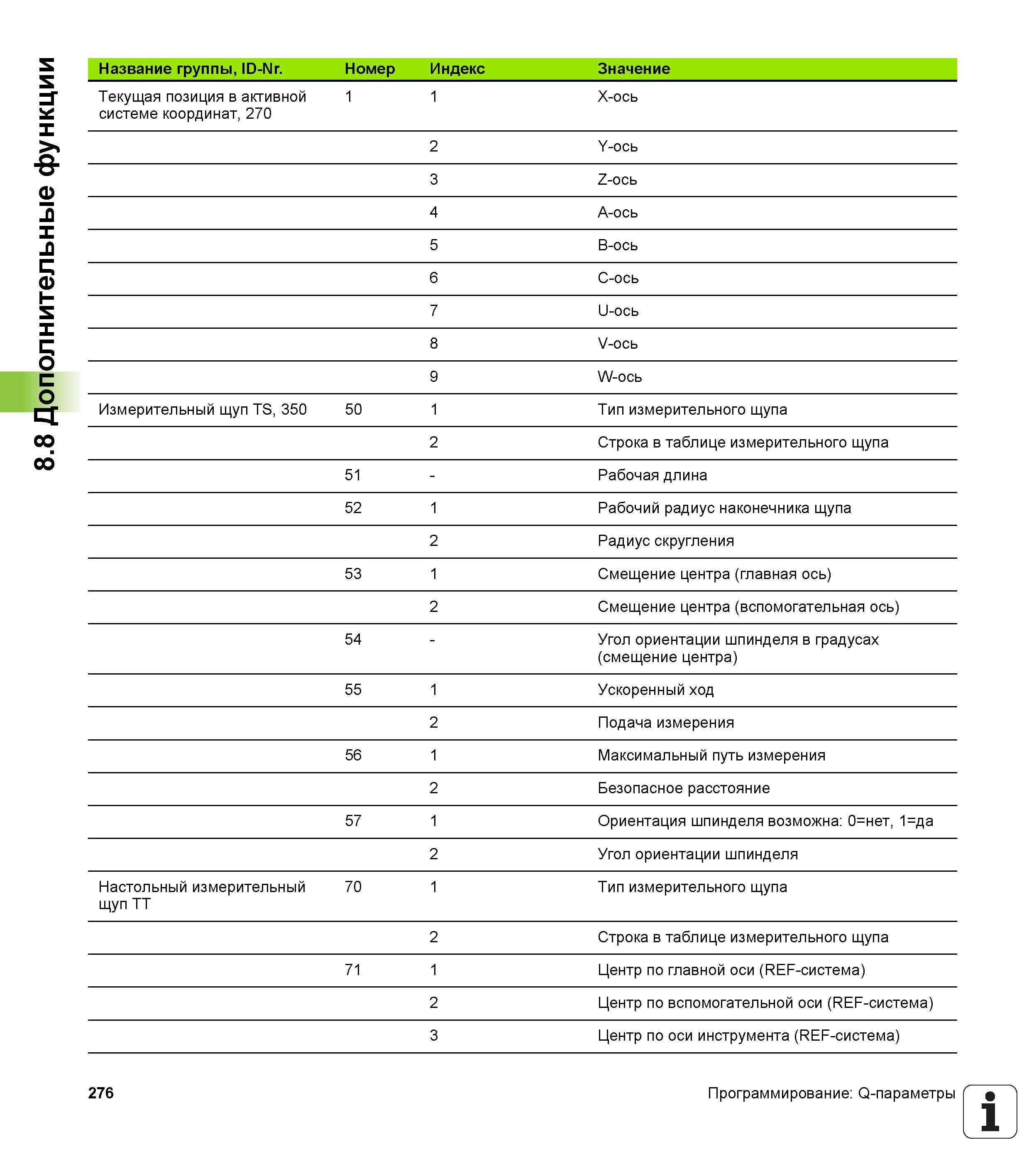

8.8 Дополнительные функции Название группы, ID-Nr. Номер Индекс Значение Текущая позиция в активной системе координат, 270 1 1 X-ось 2 Y-ось 3 Z-ось 4 A-ось 5 B-ось 6 C-ось 7 U-ось 8 V-ось 9 W-ось Измерительный щуп TS, 350 50 1 Тип измерительного щупа 2 Строка в таблице измерительного щупа 51 - Рабочая длина 52 1 Рабочий радиус наконечника щупа 2 Радиус скругления 53 1 Смещение центра (главная ось) 2 Смещение центра (вспомогательная ось) 54 - Угол ориентации шпинделя в градусах (смещение центра) 55 1 Ускоренный ход 2 Подача измерения 56 1 Максимальный путь измерения 2 Безопасное расстояние 57 1 Ориентация шпинделя возможна 0=нет, 1=да 2 Угол ориентации шпинделя Настольный измерительный щуп ТТ 70 1 Тип измерительного щупа 2 Строка в таблице измерительного щупа 71 1 Центр по главной оси (REF-система) 2 Центр по вспомогательной оси (REF-система) 3 Центр по оси инструмента (REF-система) 276 Программирование Q-параметры 1
