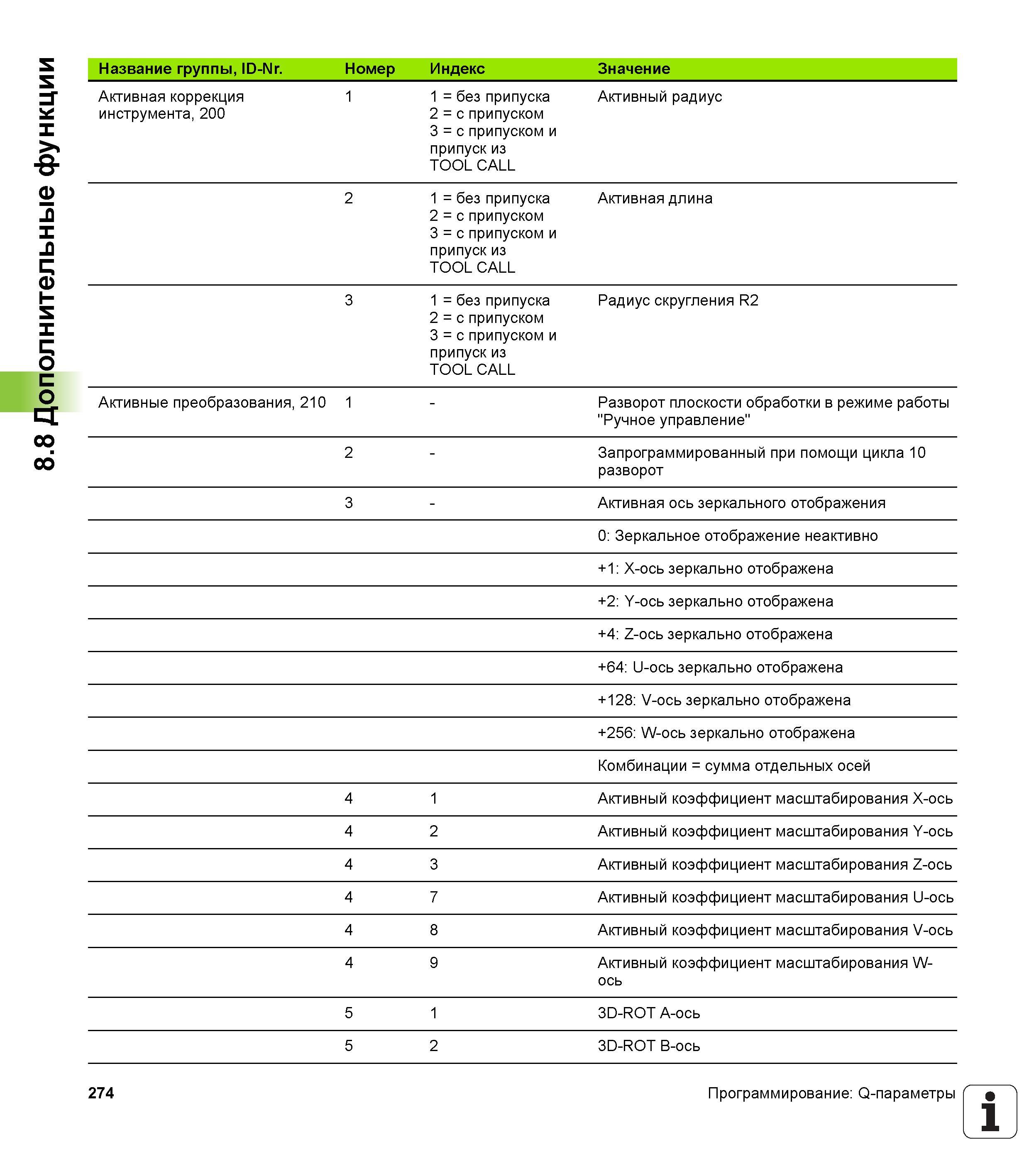

8.8 Дополнительные функции Название группы, ID-Nr. Номер Индекс Значение Активная коррекция инструмента, 200 1 1 = без припуска 2 = с припуском 3 = с припуском и припуск из TOOL CALL Активный радиус 2 1 = без припуска 2 = с припуском 3 = с припуском и припуск из TOOL CALL Активная длина 3 1 = без припуска 2 = с припуском 3 = с припуском и припуск из TOOL CALL Радиус скругления R2 Активные преобразования, 210 1 - Разворот плоскости обработки в режиме работы "Ручное управление" 2 - Запрограммированный при помощи цикла 10 разворот 3 - Активная ось зеркального отображения 0 Зеркальное отображение неактивно + 1 X-ось зеркально отображена +2 Y-ось зеркально отображена +4 Z-ось зеркально отображена +64 U-ось зеркально отображена + 128 V-ось зеркально отображена +256 W-ось зеркально отображена Комбинации = сумма отдельных осей 4 1 Активный коэффициент масштабирования X-ось 4 2 Активный коэффициент масштабирования Y-ось 4 3 Активный коэффициент масштабирования Z-ось 4 7 Активный коэффициент масштабирования U-ось 4 8 Активный коэффициент масштабирования V-ось 4 9 Активный коэффициент масштабирования W-ось 5 1 3D-ROT A-ось 5 2 3D-ROT B-ось 274 Программирование Q-параметры 1
