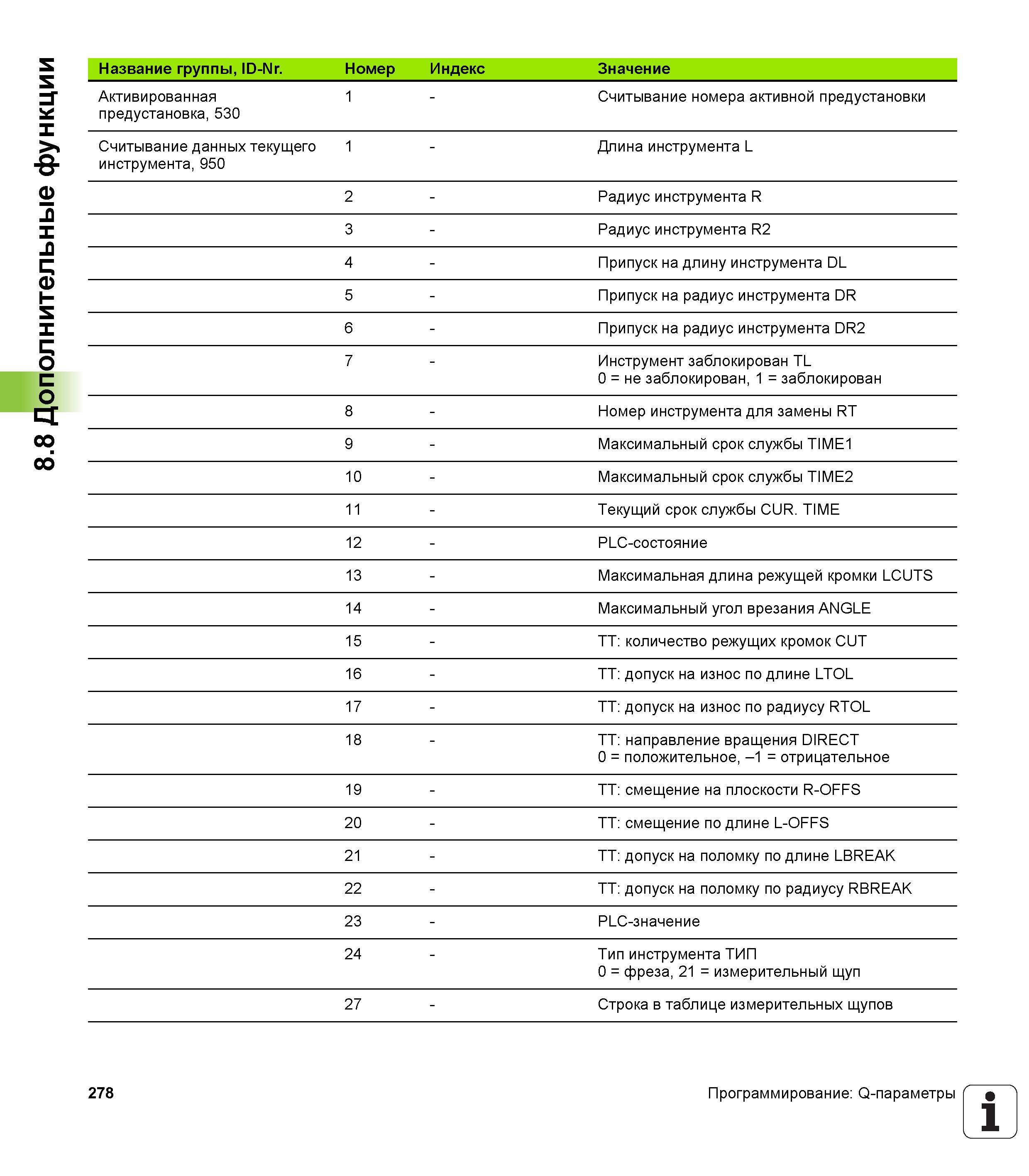

8.8 Дополнительные функции Название группы, ID-Nr. Номер Индекс Значение Активированная 1 - Считывание номера активной предустановки предустановка, 530 Считывание данных текущего 1 - Длина инструмента L инструмента, 950 2 - Радиус инструмента R 3 - Радиус инструмента R2 4 - Припуск на длину инструмента DL 5 - Припуск на радиус инструмента DR 6 - Припуск на радиус инструмента DR2 7 - Инструмент заблокирован TL 0 = не заблокирован, 1 = заблокирован 8 - Номер инструмента для замены RT 9 - Максимальный срок службы TIME1 10 - Максимальный срок службы TIME2 11 - Текущий срок службы CUR. TIME 12 - PLC-состояние 13 - Максимальная длина режущей кромки LCUTS 14 - Максимальный угол врезания ANGLE 15 - TT количество режущих кромок CUT 16 - TT допуск на износ по длине LTOL 17 - TT допуск на износ по радиусу RTOL 18 - TT направление вращения DIRECT 0 = положительное, -1 = отрицательное 19 - TT смещение на плоскости R-OFFS 20 - TT смещение по длине L-OFFS 21 - TT допуск на поломку по длине LBREAK 22 - TT допуск на поломку по радиусу RBREAK 23 - PLC-значение 24 - Тип инструмента ТИП 0 = фреза, 21 = измерительный щуп 27 - Строка в таблице измерительных щупов 278 Программирование Q-параметры 1
