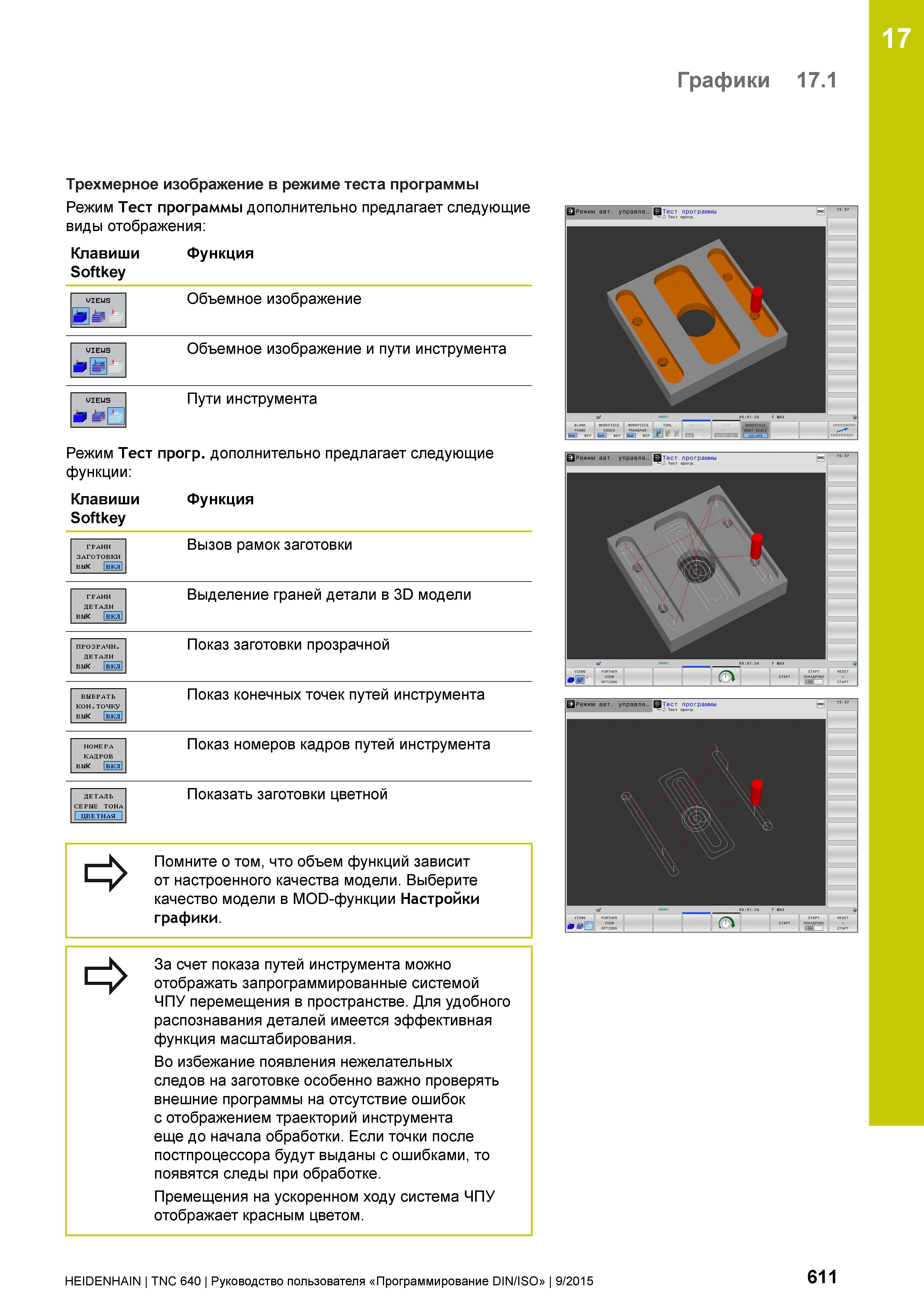

17 Графики 17.1 Трехмерное изображение в режиме теста программы Режим Тест программы дополнительно предлагает следующие виды отображения: Клавиши Функция Softkey Объемное изображение VIEUS pH' Объемное изображение и пути инструмента Пути инструмента Режим Тест прогр. дополнительно предлагает следующие функции: Клавиши Функция Softkey ГРАНИ ЗАГОТОВКИ выК 1вкл Вызов рамок заготовки ГРАНИ ДЕТАЛИ выК вкл Выделение граней детали в 3D модели ПРОЗРАЧН. ДЕТАЛИ выК вкл Показ заготовки прозрачной ВЫБРАТЬ кон.точку выК вкл Показ конечных точек путей инструмента НОМЕРА КАДРОВ выК вкл Показ номеров кадров путей инструмента ДЕТАЛЬ СЕРЫЕ ТОНА Показать заготовки цветной Помните о том, что объем функций зависит от настроенного качества модели. Выберите качество модели в MOD-функции Настройки графики. За счет показа путей инструмента можно отображать запрограммированные системой ЧПУ перемещения в пространстве. Для удобного распознавания деталей имеется эффективная функция масштабирования. Во избежание появления нежелательных следов на заготовке особенно важно проверять внешние программы на отсутствие ошибок с отображением траекторий инструмента еще до начала обработки. Если точки после постпроцессора будут выданы с ошибками, то появятся следы при обработке. Премещения на ускоренном ходу система ЧПУ отображает красным цветом. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 611
