HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)




609 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.609
609 17 Графики 17 1 Трехмерное изображение Выбор трехмерного изображения: С помощью трехмерного изображения высокого разрешения вы можете детально пр Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 609

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 609 0609 Lab2u

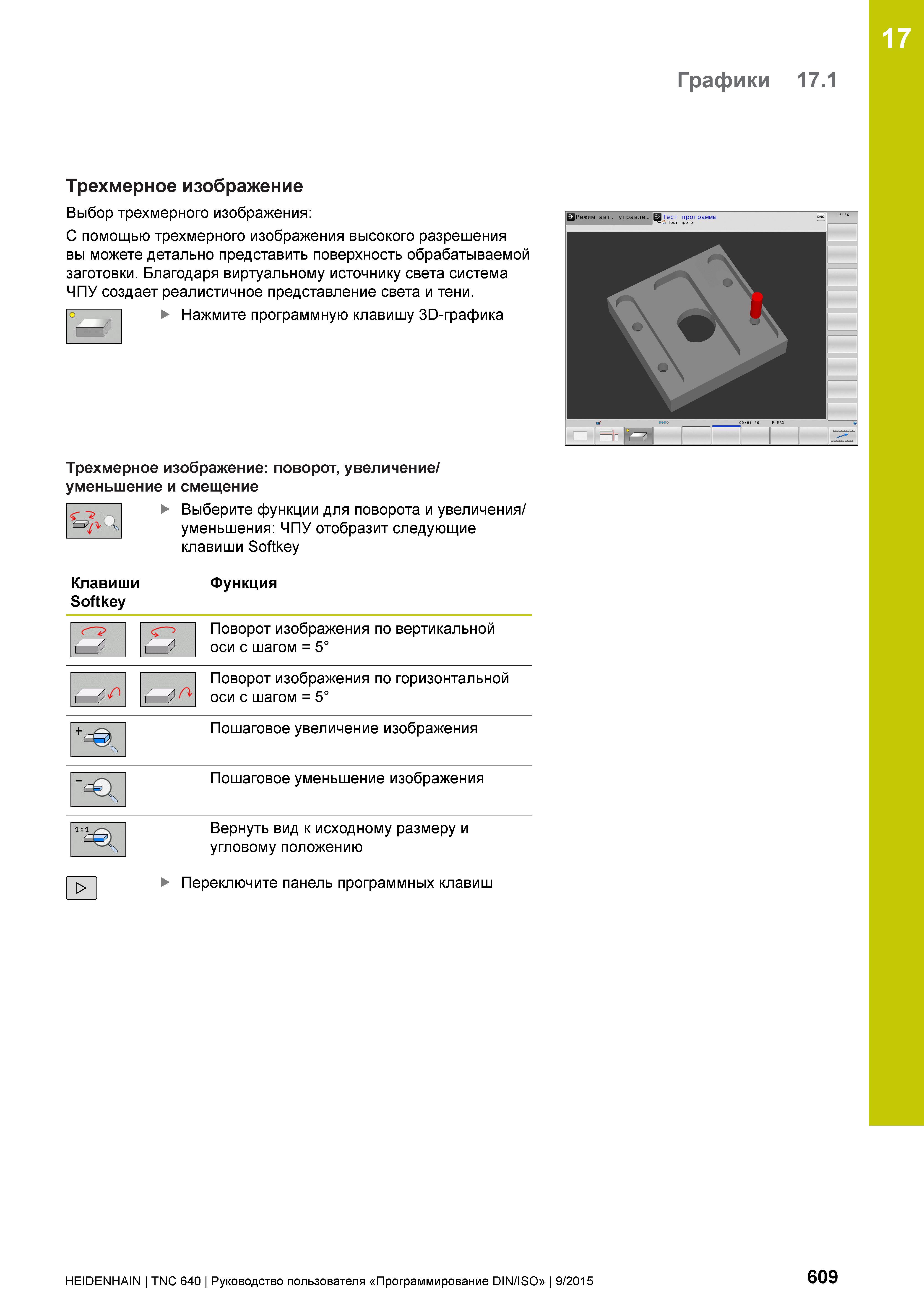

17 Графики 17.1 Трехмерное изображение Выбор трехмерного изображения: С помощью трехмерного изображения высокого разрешения вы можете детально представить поверхность обрабатываемой заготовки. Благодаря виртуальному источнику света система ЧПУ создает реалистичное представление света и тени. Нажмите программную клавишу 3D-графика Трехмерное изображение: поворот, увеличение/ уменьшение и смещение Выберите функции для поворота и увеличения/ уменьшения: ЧПУ отобразит следующие клавиши Softkey Клавиши Softkey Функция <Г Поворот изображения по вертикальной оси с шагом = 5° Поворот изображения по горизонтальной оси с шагом = 5° Пошаговое увеличение изображения Пошаговое уменьшение изображения “Ч Вернуть вид к исходному размеру и угловому положению Переключите панель программных клавиш HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 609
