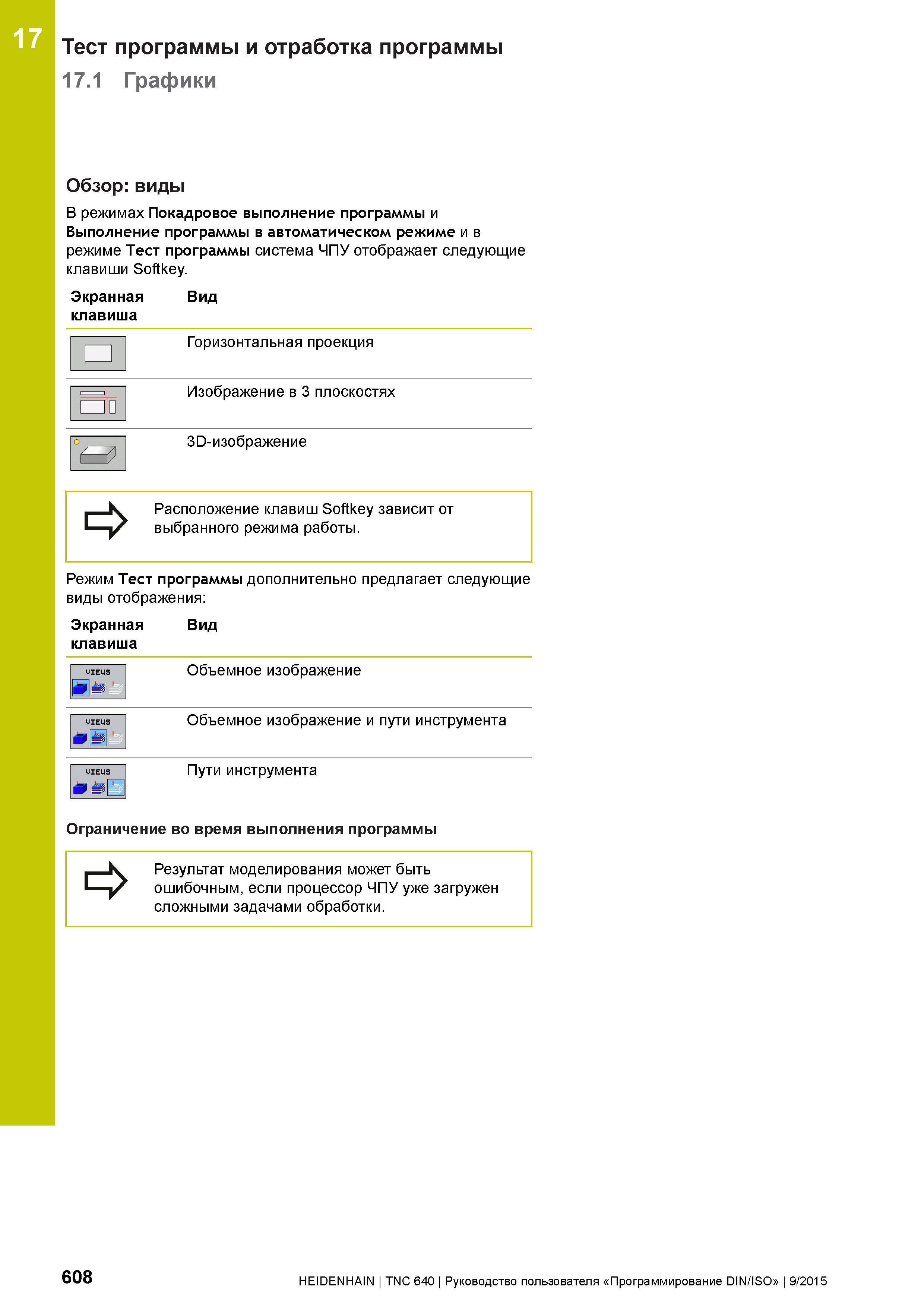

17 Тест программы и отработка программы 17.1 Графики Обзор: виды В режимах Покадровое выполнение программы и Выполнение программы в автоматическом режиме и в режиме Тест программы система ЧПУ отображает следующие клавиши Softkey. Экранная Вид клавиша п Горизонтальная проекция 1 Л = Изображение в 3 плоскостях О 3Р-изображение Расположение клавиш Softkey зависит от выбранного режима работы. Режим Тест программы дополнительно предлагает следующие виды отображения: Экранная Вид клавиша VIEUS ЩШ Объемное изображение UIEUS ' Объемное изображение и пути инструмента MIEU5 шшШ Пути инструмента Ограничение во время выполнения программы Результат моделирования может быть ошибочным, если процессор ЧПУ уже загружен сложными задачами обработки. 608 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
