610 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.610

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 610 0610 Lab2u

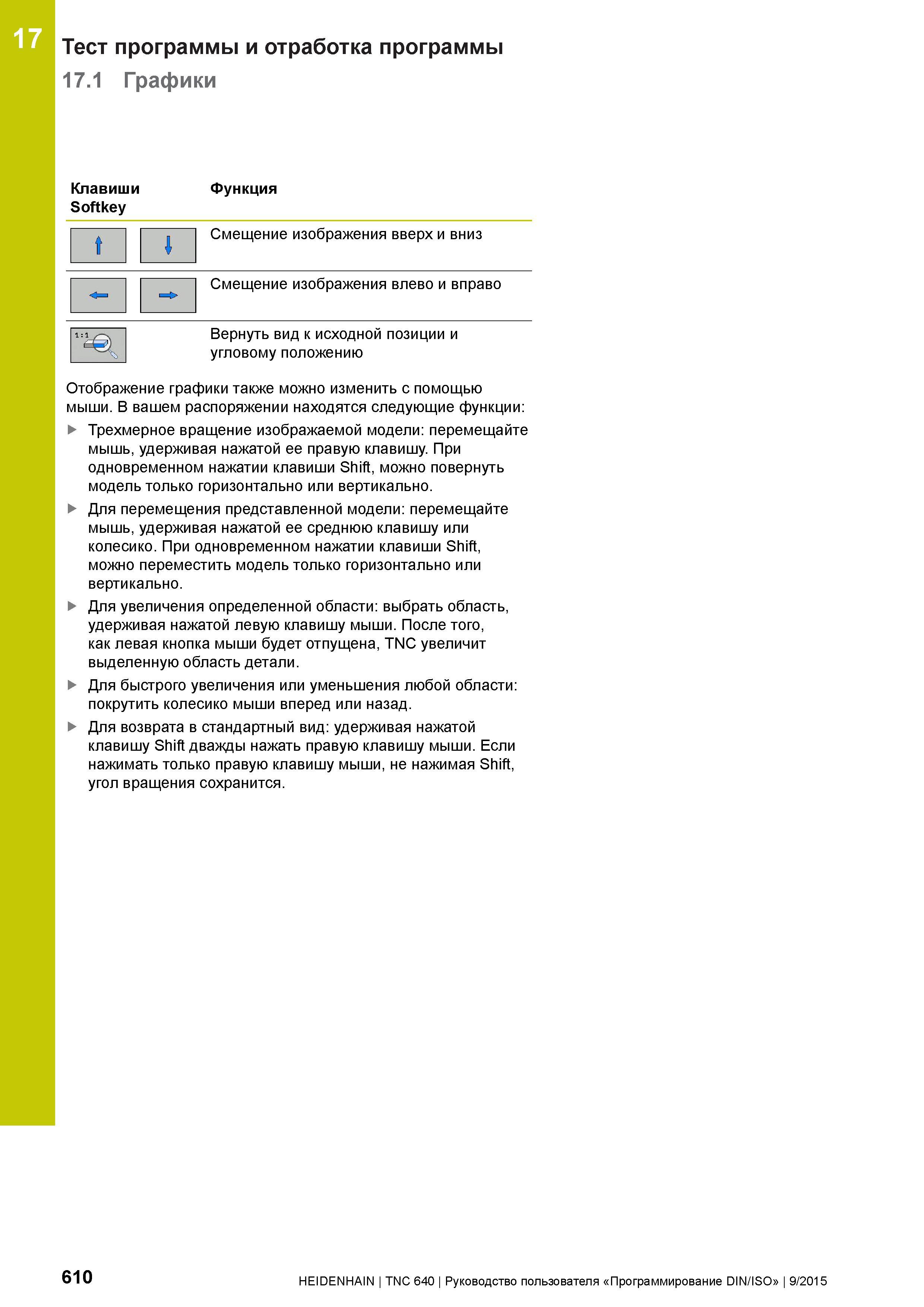

17 Тест программы и отработка программы 17.1 Графики Клавиши Функция Softkey f I Смещение изображения вверх и вниз Е= г> Смещение изображения влево и вправо Вернуть вид к исходной позиции и угловому положению Отображение графики также можно изменить с помощью мыши. В вашем распоряжении находятся следующие функции: Трехмерное вращение изображаемой модели: перемещайте мышь, удерживая нажатой ее правую клавишу. При одновременном нажатии клавиши Shift, можно повернуть модель только горизонтально или вертикально. Для перемещения представленной модели: перемещайте мышь, удерживая нажатой ее среднюю клавишу или колесико. При одновременном нажатии клавиши Shift, можно переместить модель только горизонтально или вертикально. Для увеличения определенной области: выбрать область, удерживая нажатой левую клавишу мыши. После того, как левая кнопка мыши будет отпущена, TNC увеличит выделенную область детали. Для быстрого увеличения или уменьшения любой области: покрутить колесико мыши вперед или назад. Для возврата в стандартный вид: удерживая нажатой клавишу Shift дважды нажать правую клавишу мыши. Если нажимать только правую клавишу мыши, не нажимая Shift, угол вращения сохранится. 610 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
