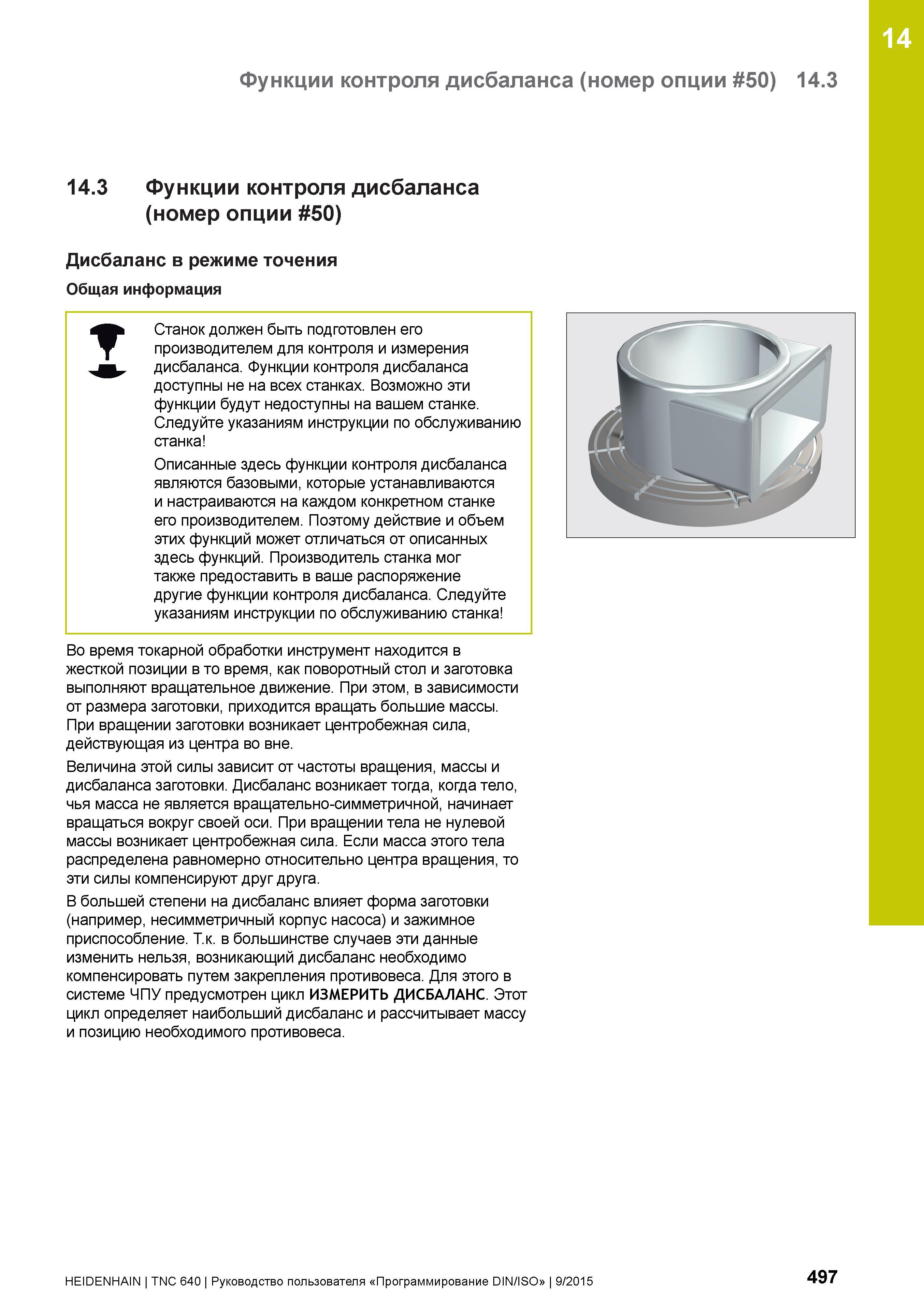

14 Функции контроля дисбаланса (номер опции 50) 14.3 14.3 Функции контроля дисбаланса (номер опции 50) Дисбаланс в режиме точения Общая информация Станок должен быть подготовлен его производителем для контроля и измерения дисбаланса. Функции контроля дисбаланса доступны не на всех станках. Возможно эти функции будут недоступны на вашем станке. Следуйте указаниям инструкции по обслуживанию станка Описанные здесь функции контроля дисбаланса являются базовыми, которые устанавливаются и настраиваются на каждом конкретном станке его производителем. Поэтому действие и объем этих функций может отличаться от описанных здесь функций. Производитель станка мог также предоставить в ваше распоряжение другие функции контроля дисбаланса. Следуйте указаниям инструкции по обслуживанию станка Во время токарной обработки инструмент находится в жесткой позиции в то время, как поворотный стол и заготовка выполняют вращательное движение. При этом, в зависимости от размера заготовки, приходится вращать большие массы. При вращении заготовки возникает центробежная сила, действующая из центра во вне. Величина этой силы зависит от частоты вращения, массы и дисбаланса заготовки. Дисбаланс возникает тогда, когда тело, чья масса не является вращательно-симметричной, начинает вращаться вокруг своей оси. При вращении тела не нулевой массы возникает центробежная сила. Если масса этого тела распределена равномерно относительно центра вращения, то эти силы компенсируют друг друга. В большей степени на дисбаланс влияет форма заготовки (например, несимметричный корпус насоса) и зажимное приспособление. Т.к. в большинстве случаев эти данные изменить нельзя, возникающий дисбаланс необходимо компенсировать путем закрепления противовеса. Для этого в системе ЧПУ предусмотрен цикл ИЗМЕРИТЬ ДИСБАЛАНС. Этот цикл определяет наибольший дисбаланс и рассчитывает массу и позицию необходимого противовеса. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 497
