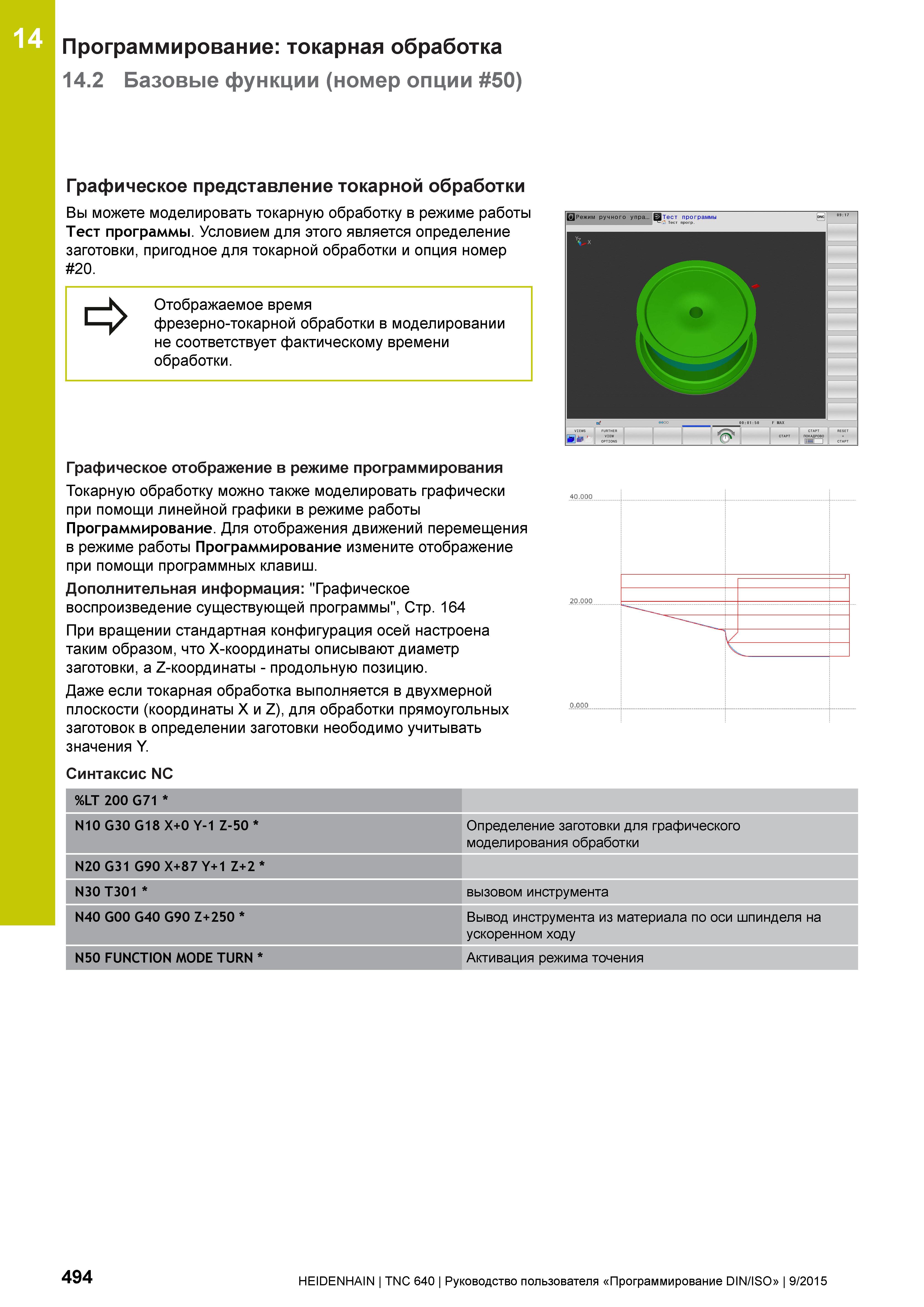

14 Программирование: токарная обработка 14.2 Базовые функции (номер опции 50) Графическое представление токарной обработки Вы можете моделировать токарную обработку в режиме работы Тест программы. Условием для этого является определение заготовки, пригодное для токарной обработки и опция номер 20. => Отображаемое время фрезерно-токарной обработки в моделировании не соответствует фактическому времени обработки. Графическое отображение в режиме программирования Токарную обработку можно также моделировать графически при помощи линейной графики в режиме работы Программирование. Для отображения движений перемещения в режиме работы Программирование измените отображение при помощи программных клавиш. Дополнительная информация: "Графическое воспроизведение существующей программы", Стр. 164 При вращении стандартная конфигурация осей настроена таким образом, что X-координаты описывают диаметр заготовки, а Z-координаты - продольную позицию. Даже если токарная обработка выполняется в двухмерной плоскости (координаты X и Z), для обработки прямоугольных заготовок в определении заготовки неободимо учитывать значения Y Синтаксис NC %LT 200 G71 N10 G30 G18 X+0 Y-1 Z-50 Определение заготовки для графического моделирования обработки N20 G31 G90 X+87 Y+1 Z+2 N30 T301 вызовом инструмента N40 G00 G40 G90 Z+250 Вывод инструмента из материала по оси шпинделя на ускоренном ходу N50 FUNCTION MODE TURN Активация режима точения 494 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
