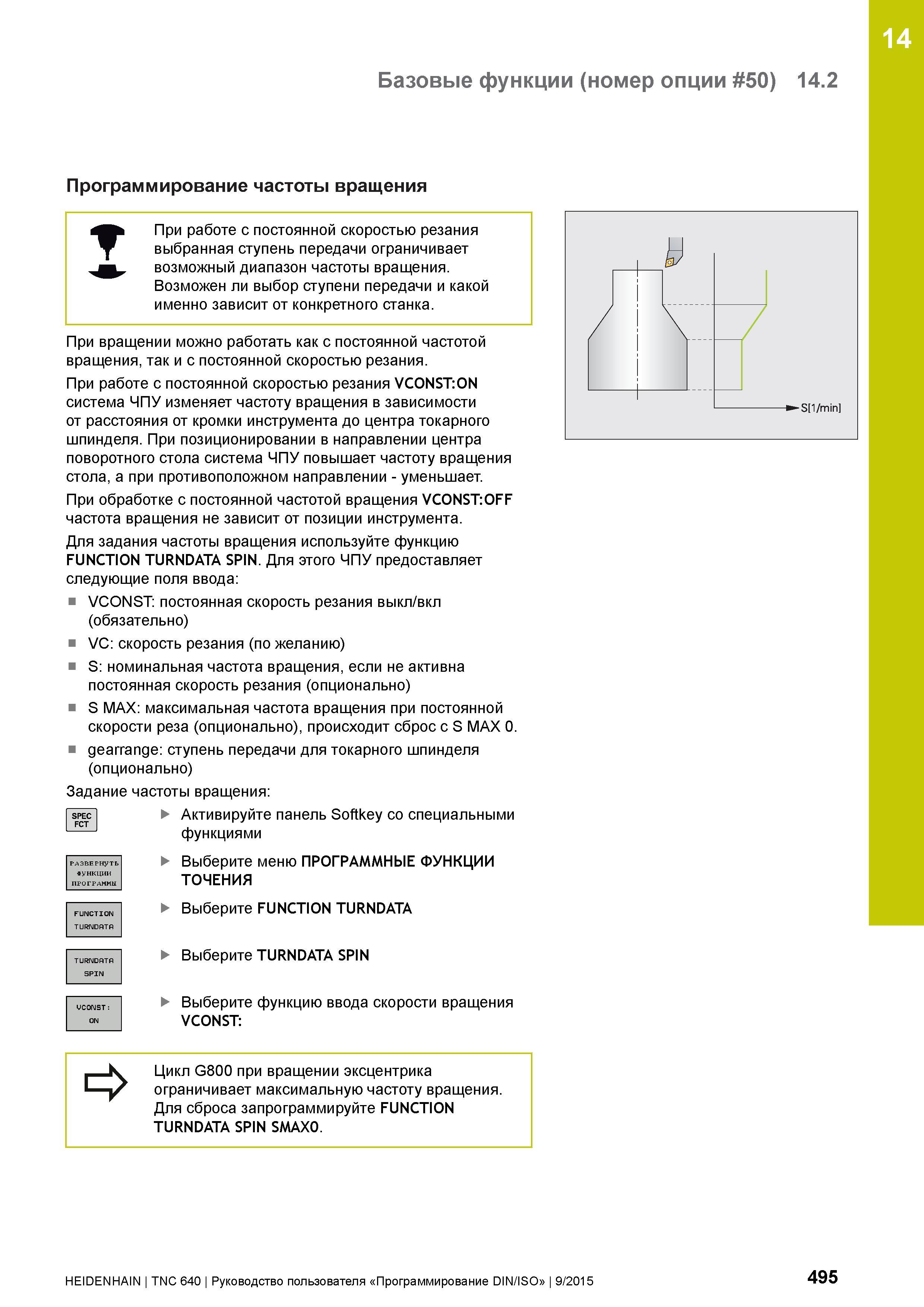

495 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.495

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 495 0495 Lab2u

14 Базовые функции (номер опции 50) 14.2 Программирование частоты вращения При работе с постоянной скоростью резания выбранная ступень передачи ограничивает возможный диапазон частоты вращения. Возможен ли выбор ступени передачи и какой именно зависит от конкретного станка. При вращении можно работать как с постоянной частотой вращения, так и с постоянной скоростью резания. При работе с постоянной скоростью резания VCONST:ON система ЧПУ изменяет частоту вращения в зависимости от расстояния от кромки инструмента до центра токарного шпинделя. При позиционировании в направлении центра поворотного стола система ЧПУ повышает частоту вращения стола, а при противоположном направлении - уменьшает. При обработке с постоянной частотой вращения VCONST:OFF частота вращения не зависит от позиции инструмента. Для задания частоты вращения используйте функцию FUNCTION TURNDATA SPIN. Для этого ЧПУ предоставляет следующие поля ввода: VCONST: постоянная скорость резания выкл/вкл (обязательно) VC: скорость резания (по желанию) S: номинальная частота вращения, если не активна постоянная скорость резания (опционально) S MAX: максимальная частота вращения при постоянной скорости реза (опционально), происходит сброс с S MAX 0. gearrange: ступень передачи для токарного шпинделя (опционально) Задание частоты вращения: Активируйте панель Softkey со специальными функциями SPEC FCT РАЗВЕРНУТЬ ФУНКЦИИ ПРОГРАММЫ Выберите меню ПРОГРАММНЫЕ ФУНКЦИИ ТОЧЕНИЯ Выберите FUNCTION TURNDATA Выберите TURNDATA SPIN Выберите функцию ввода скорости вращения VCONST: => Цикл G800 при вращении эксцентрика ограничивает максимальную частоту вращения. Для сброса запрограммируйте FUNCTION TURNDATA SPIN SMAX0. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 495
