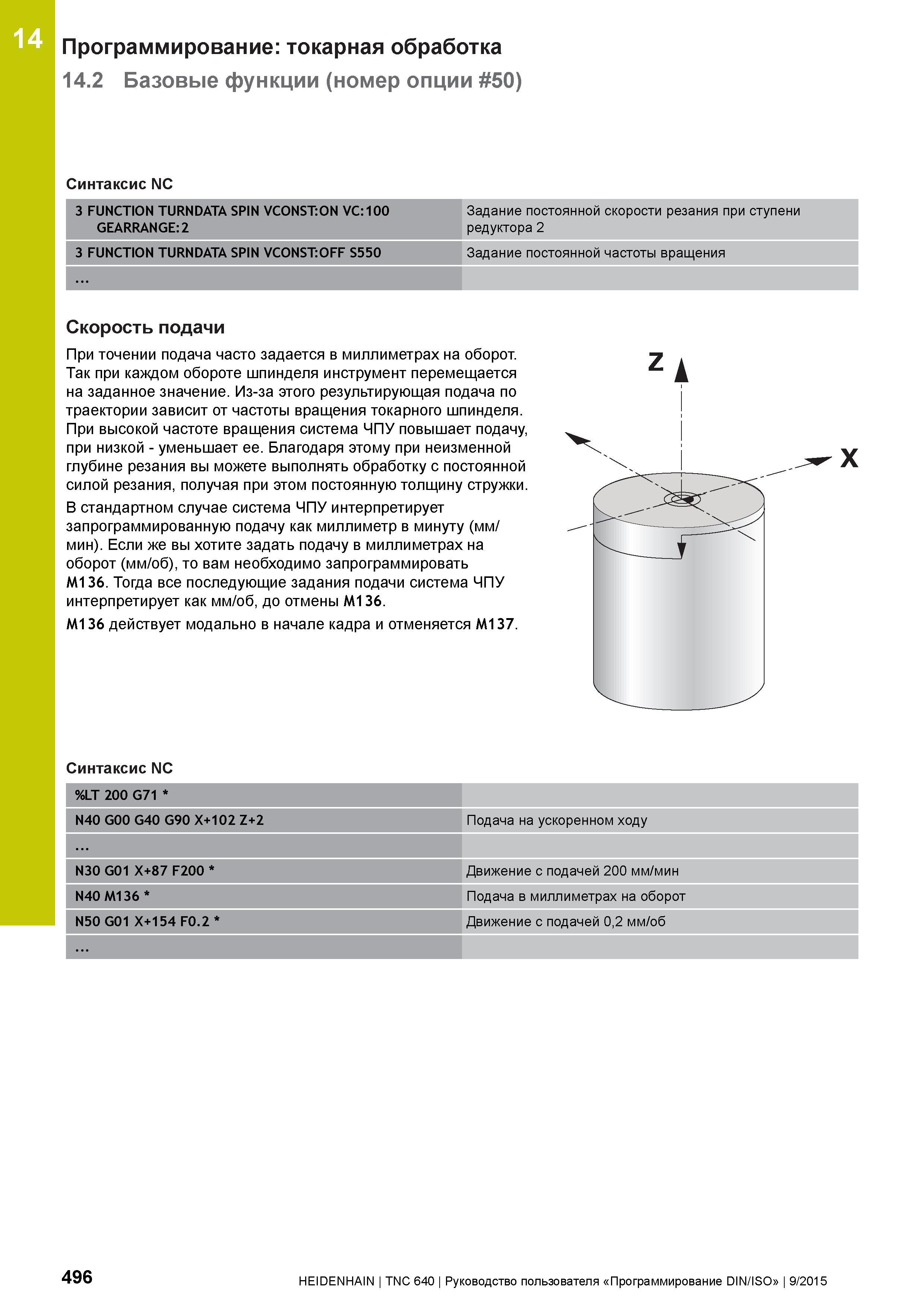

496 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.496

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 496 0496 Lab2u

14 Программирование: токарная обработка 14.2 Базовые функции (номер опции 50) Синтаксис NC 3 FUNCTION TURNDATA SPIN VCONST:ON VC:100 GEARRANGE:2 Задание постоянной скорости резания при ступени редуктора 2 3 FUNCTION TURNDATA SPIN VCONST:OFF S550 Задание постоянной частоты вращения Скорость подачи При точении подача часто задается в миллиметрах на оборот. Так при каждом обороте шпинделя инструмент перемещается на заданное значение. Из-за этого результирующая подача по траектории зависит от частоты вращения токарного шпинделя. При высокой частоте вращения система ЧПУ повышает подачу, при низкой - уменьшает ее. Благодаря этому при неизменной глубине резания вы можете выполнять обработку с постоянной силой резания, получая при этом постоянную толщину стружки. В стандартном случае система ЧПУ интерпретирует запрограммированную подачу как миллиметр в минуту (мм/ мин). Если же вы хотите задать подачу в миллиметрах на оборот (мм/об), то вам необходимо запрограммировать M136. Тогда все последующие задания подачи система ЧПУ интерпретирует как мм/об, до отмены M136. M136 действует модально в начале кадра и отменяется M137. Синтаксис NC %LT 200 G71 N40 G00 G40 G90 X+102 Z+2 Подача на ускоренном ходу N30 G01 X+87 F200 Движение с подачей 200 мм/мин N40M136 Подача в миллиметрах на оборот N50 G01 X+154 F0.2 Движение с подачей 0,2 мм/об 496 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
