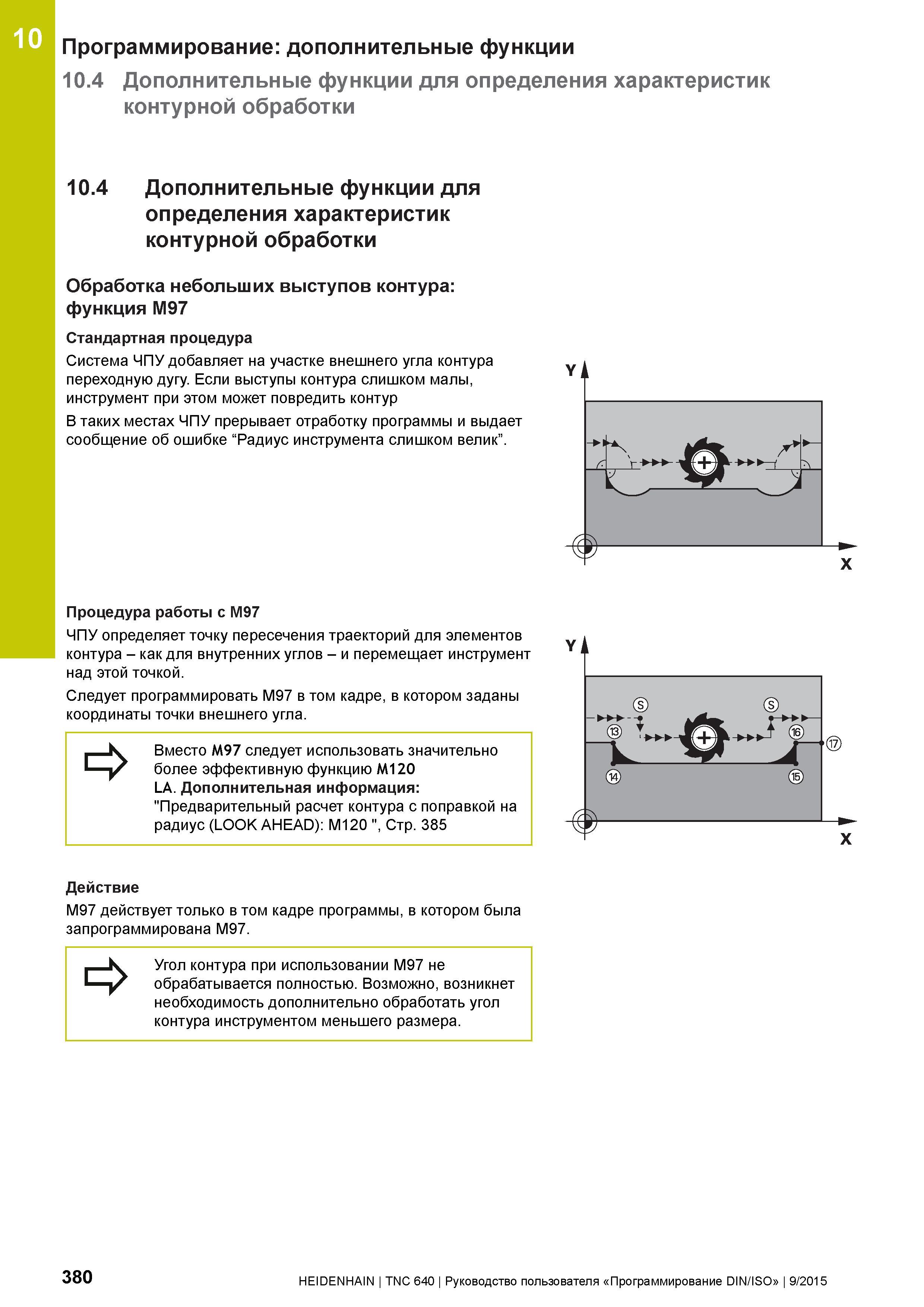

10 Программирование: дополнительные функции 10.4 Дополнительные функции для определения характеристик контурной обработки 10.4 Дополнительные функции для определения характеристик контурной обработки Обработка небольших выступов контура: функция M97 Стандартная процедура Система ЧПУ добавляет на участке внешнего угла контура переходную дугу. Если выступы контура слишком малы, инструмент при этом может повредить контур В таких местах ЧПУ прерывает отработку программы и выдает сообщение об ошибке “Радиус инструмента слишком велик”. Процедура работы с M97 ЧПУ определяет точку пересечения траекторий для элементов контура - как для внутренних углов - и перемещает инструмент над этой точкой. Следует программировать M97 в том кадре, в котором заданы координаты точки внешнего угла. Вместо M97 следует использовать значительно более эффективную функцию M120 LA. Дополнительная информация: "Предварительный расчет контура с поправкой на радиус (LOOK AHEAD): M120 ", Стр. 385 Действие M97 действует только в том кадре программы, в котором была запрограммирована M97. Угол контура при использовании M97 не обрабатывается полностью. Возможно, возникнет необходимость дополнительно обработать угол контура инструментом меньшего размера. 380 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
