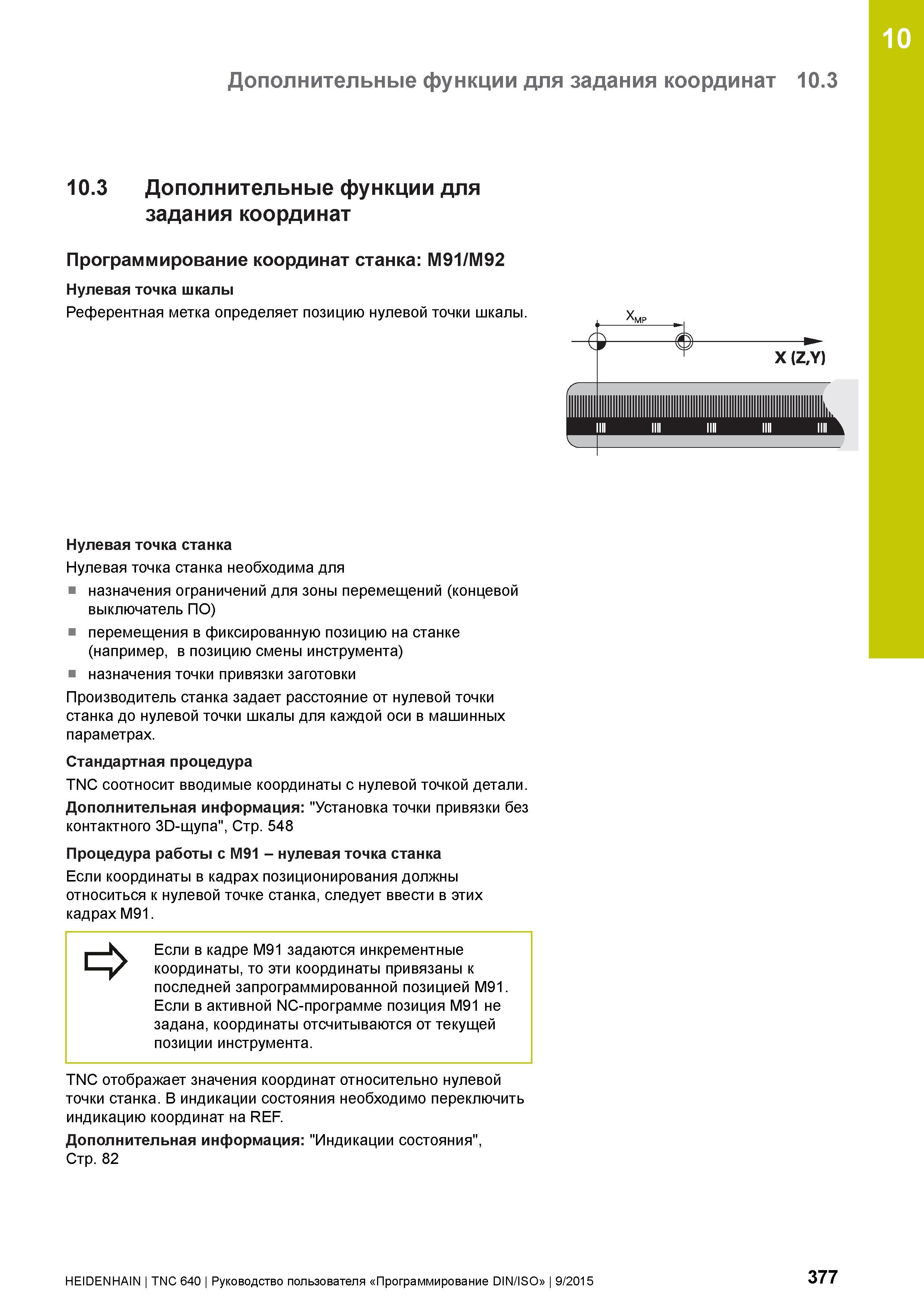

10 Дополнительные функции для задания координат 10.3 10.3 Дополнительные функции для задания координат Программирование координат станка: M91/M92 Нулевая точка шкалы Референтная метка определяет позицию нулевой точки шкалы. хМР Нулевая точка станка Нулевая точка станка необходима для назначения ограничений для зоны перемещений (концевой выключатель ПО) перемещения в фиксированную позицию на станке (например, в позицию смены инструмента) назначения точки привязки заготовки Производитель станка задает расстояние от нулевой точки станка до нулевой точки шкалы для каждой оси в машинных параметрах. Стандартная процедура TNC соотносит вводимые координаты с нулевой точкой детали. Дополнительная информация: "Установка точки привязки без контактного 3й-щупа", Стр. 548 Процедура работы с M91 - нулевая точка станка Если координаты в кадрах позиционирования должны относиться к нулевой точке станка, следует ввести в этих кадрах M91. О Если в кадре M91 задаются инкрементные координаты, то эти координаты привязаны к последней запрограммированной позицией M91. Если в активной NC-программе позиция M91 не задана, координаты отсчитываются от текущей позиции инструмента. TNC отображает значения координат относительно нулевой точки станка. В индикации состояния необходимо переключить индикацию координат на REF. Дополнительная информация: "Индикации состояния", Стр. 82 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 377
