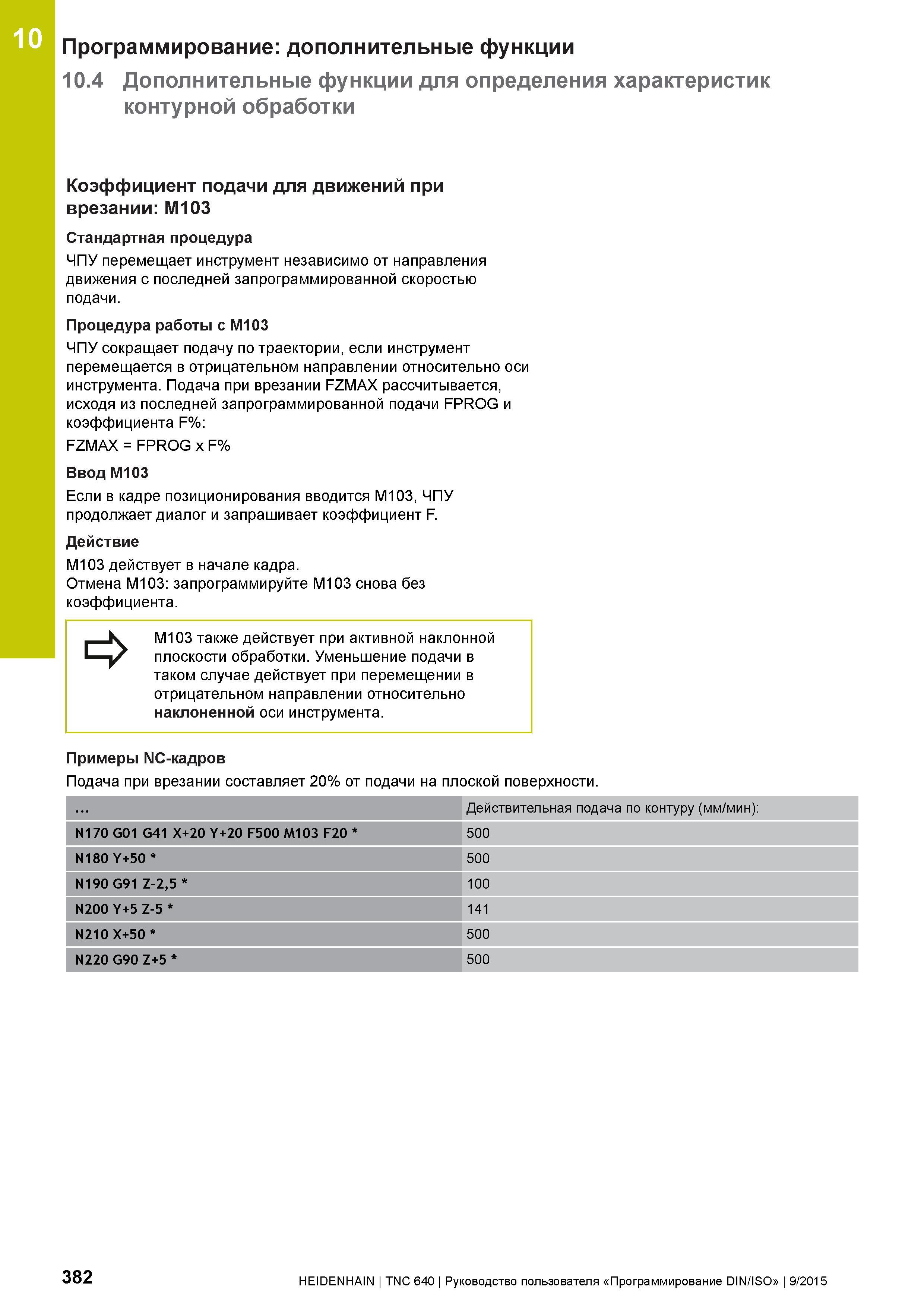

10 Программирование: дополнительные функции 10.4 Дополнительные функции для определения характеристик контурной обработки Коэффициент подачи для движений при врезании: M103 Стандартная процедура ЧПУ перемещает инструмент независимо от направления движения с последней запрограммированной скоростью подачи. Процедура работы с M103 ЧПУ сокращает подачу по траектории, если инструмент перемещается в отрицательном направлении относительно оси инструмента. Подача при врезании FZMAX рассчитывается, исходя из последней запрограммированной подачи FPROG и коэффициента F%: FZMAX = FPROG x F% Ввод M103 Если в кадре позиционирования вводится M103, ЧПУ продолжает диалог и запрашивает коэффициент F. Действие M103 действует в начале кадра. Отмена M103: запрограммируйте M103 снова без коэффициента. M103 также действует при активной наклонной плоскости обработки. Уменьшение подачи в таком случае действует при перемещении в отрицательном направлении относительно наклоненной оси инструмента. Примеры NC-кадров Подача при врезании составляет 20% от подачи на плоской поверхности. ... Действительная подача по контуру (мм/мин): N170 G01 G41 X+20 Y+20 F500 M103 F20 500 N180 Y+50 500 N190 G91 Z-2,5 100 N200 Y+5 Z-5 141 N210 X+50 500 N220 G90 Z+5 500 382 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
