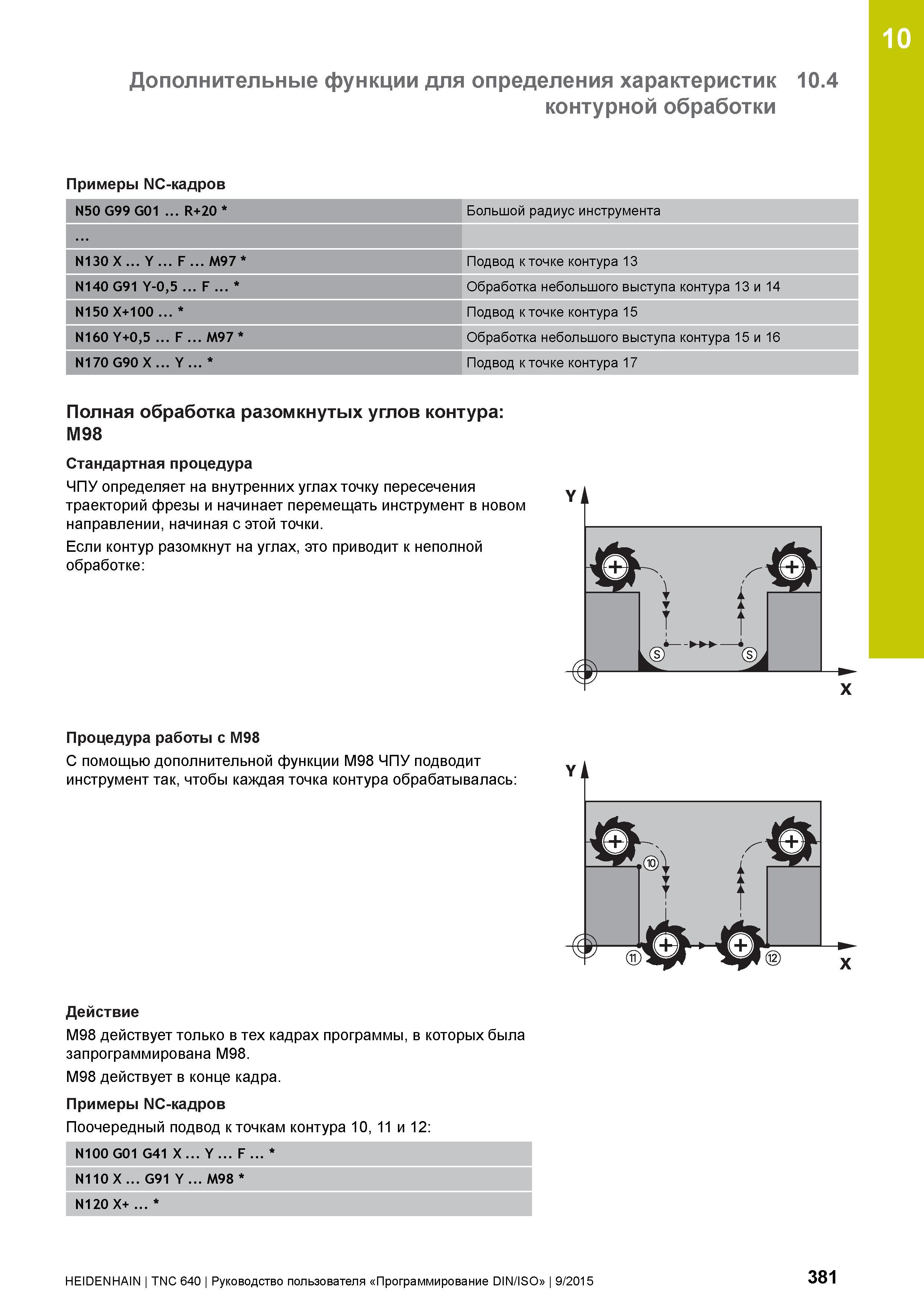

10 Дополнительные функции для определения характеристик 10.4 контурной обработки Примеры NC-кадров N50 G99 G01 ... R+20 Большой радиус инструмента N130 X ... Y ... F ... M97 Подвод к точке контура 13 N140 G91 Y-0,5 ... F ... Обработка небольшого выступа контура 13 и 14 N150 X+100 ... Подвод к точке контура 15 N160 Y+0,5 ... F ... M97 Обработка небольшого выступа контура 15 и 16 N170 G90 X ... Y ... Подвод к точке контура 17 Полная обработка разомкнутых углов контура: M98 Стандартная процедура ЧПУ определяет на внутренних углах точку пересечения траекторий фрезы и начинает перемещать инструмент в новом направлении,начиная с этой точки. Если контур разомкнут на углах, это приводит к неполной обработке: Процедура работы с M98 С помощью дополнительной функции M98 ЧПУ подводит инструмент так, чтобы каждая точка контура обрабатывалась: Действие M98 действует только в тех кадрах программы, в которых была запрограммирована M98. M98 действует в конце кадра. Примеры NC-кадров Поочередный подвод к точкам контура 10, 11 и 12: N100 G01 G41 X .. . Y ... F ... N110 X ... G91 Y . .. M98 N120 X+ ... I t HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 381
