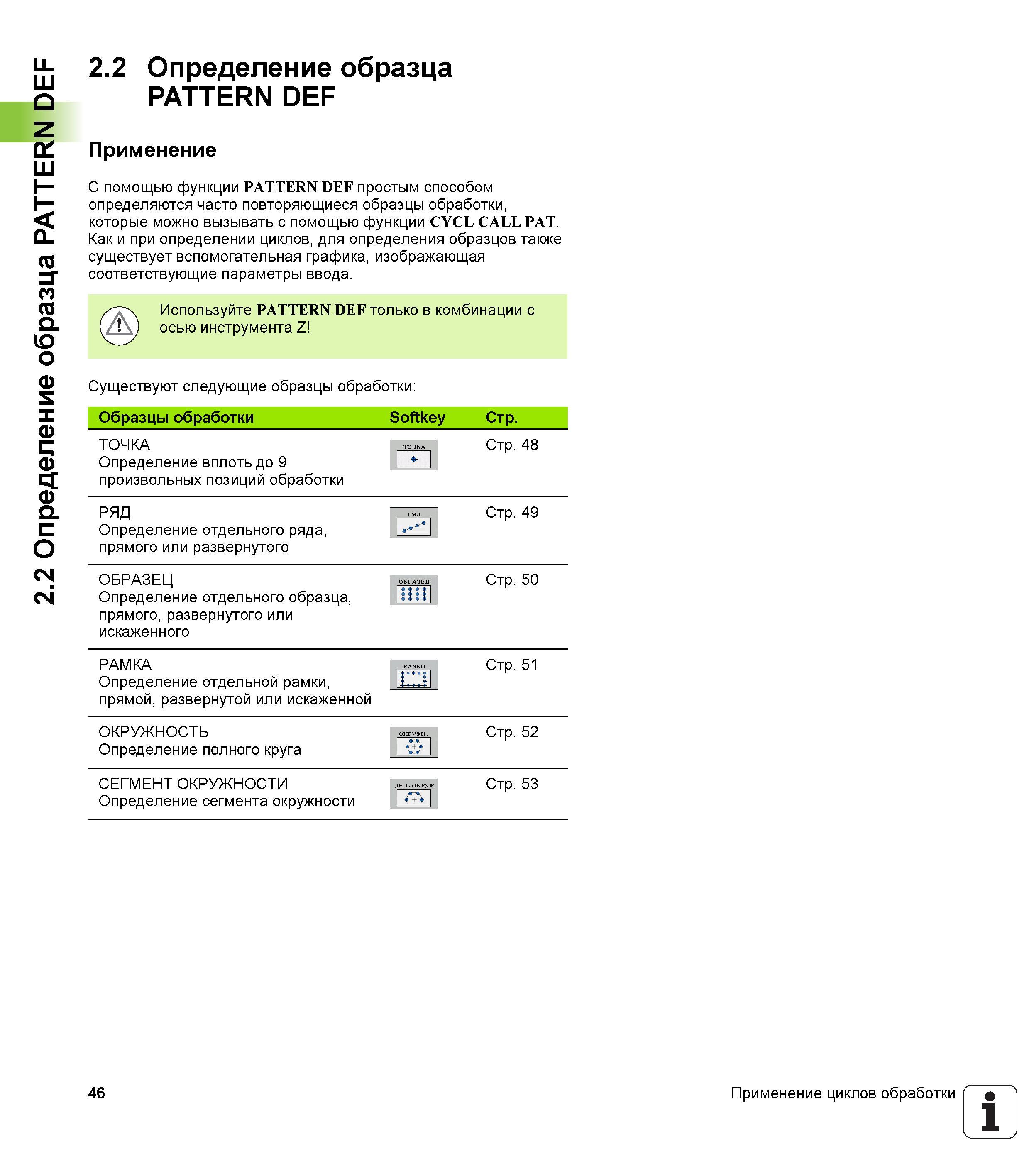

2.2 Определение образца PATTERN DEF 2.2 Определение образца PATTERN DEF Применение С помощью функции PATTERN DEF простым способом определяются часто повторяющиеся образцы обработки, которые можно вызывать с помощью функции CYCL CALL PAT. Как и при определении циклов, для определения образцов также существует вспомогательная графика, изображающая соответствующие параметры ввода. Существуют следующие образцы обработки Образцы обработки Softkey Стр. ТОЧКА Определение вплоть до 9 произвольных позиций обработки * Стр. 48 РЯД Определение отдельного ряда, прямого или развернутого Стр. 49 ОБРАЗЕЦ Определение отдельного образца, прямого, развернутого или искаженного ОБРАЗЕЦ Из Стр. 50 РАМКА Определение отдельной рамки, прямой, развернутой или искаженной РАМКИ о Стр. 51 ОКРУЖНОСТЬ Определение полного круга окружн. v> Стр. 52 СЕГМЕНТ ОКРУЖНОСТИ Определение сегмента окружности Стр. 53 46 Применение циклов обработки 1
