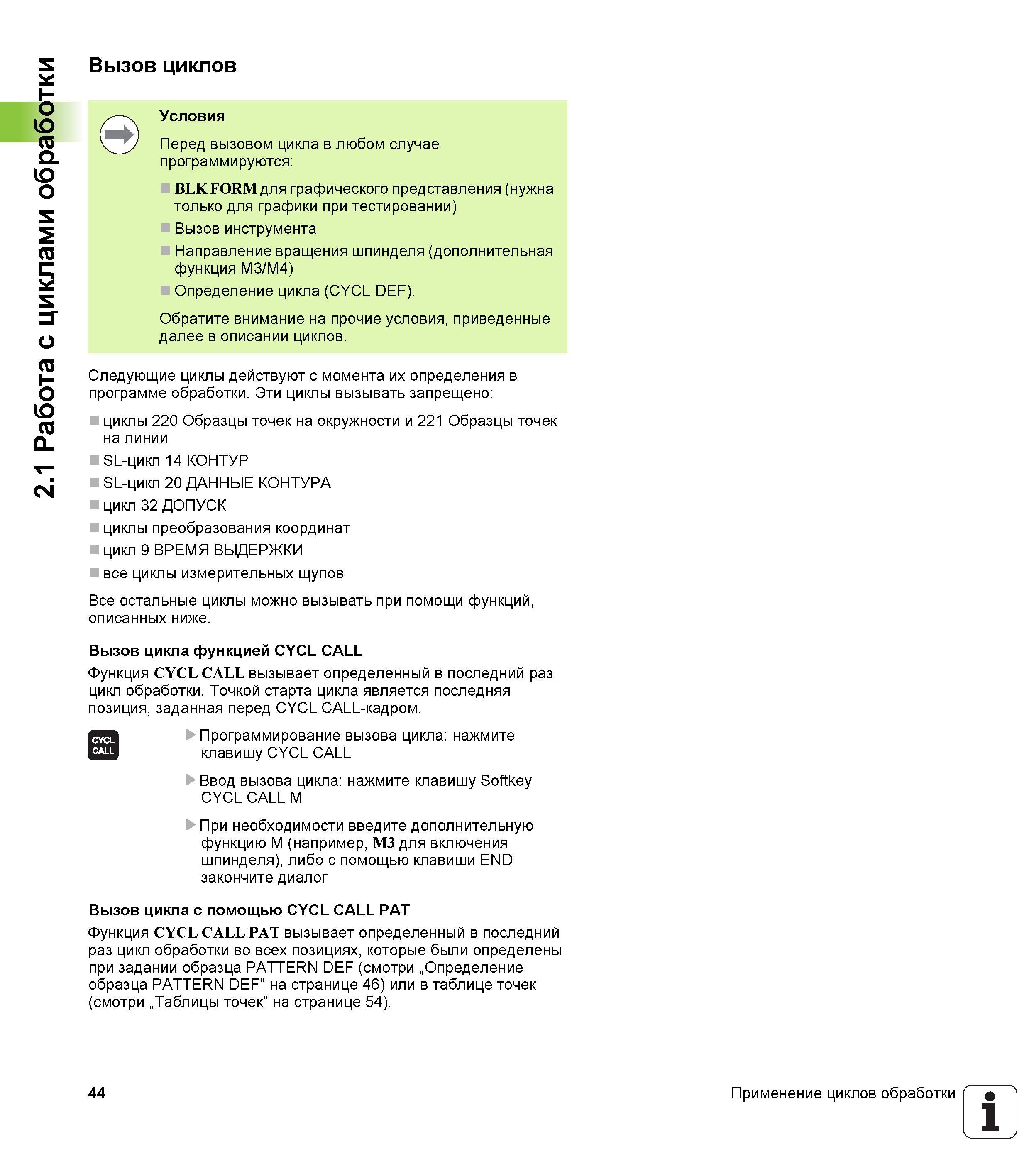

44 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.44

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 44 0044 Lab2u

2.1 Работа с циклами обработки Вызов циклов Условия Перед вызовом цикла в любом случае программируются BLK FORM для графического представления (нужна только для графики при тестировании) Вызов инструмента Направление вращения шпинделя (дополнительная функция M3/M4) Определение цикла (CYCL DEF). Обратите внимание на прочие условия, приведенные далее в описании циклов. Следующие циклы действуют с момента их определения в программе обработки. Эти циклы вызывать запрещено циклы 220 Образцы точек на окружности и 221 Образцы точек на линии SL-цикл 14 КОНТУР SL-цикл 20 ДАННЫЕ КОНТУРА цикл 32 ДОПУСК циклы преобразования координат цикл 9 ВРЕМЯ ВЫДЕРЖКИ все циклы измерительных щупов Все остальные циклы можно вызывать при помощи функций, описанных ниже. Вызов цикла функцией CYCL CALL Функция CYCL CALL вызывает определенный в последний раз цикл обработки. Точкой старта цикла является последняя позиция, заданная перед CYCL CALL-кадром. Программирование вызова цикла нажмите клавишу CYCL CALL Ввод вызова цикла нажмите клавишу Softkey CYCL CALL M При необходимости введите дополнительную функцию M (например, M3 для включения шпинделя), либо с помощью клавиши END закончите диалог Вызов цикла с помощью CYCL CALL PAT Функция CYCL CALL PAT вызывает определенный в последний раз цикл обработки во всех позициях, которые были определены при задании образца PATTERN DEF (смотри „Определение образца PATTERN DEF” на странице 46) или в таблице точек (смотри „Таблицы точек” на странице 54). CYCL CALL 44 Применение циклов обработки 1
