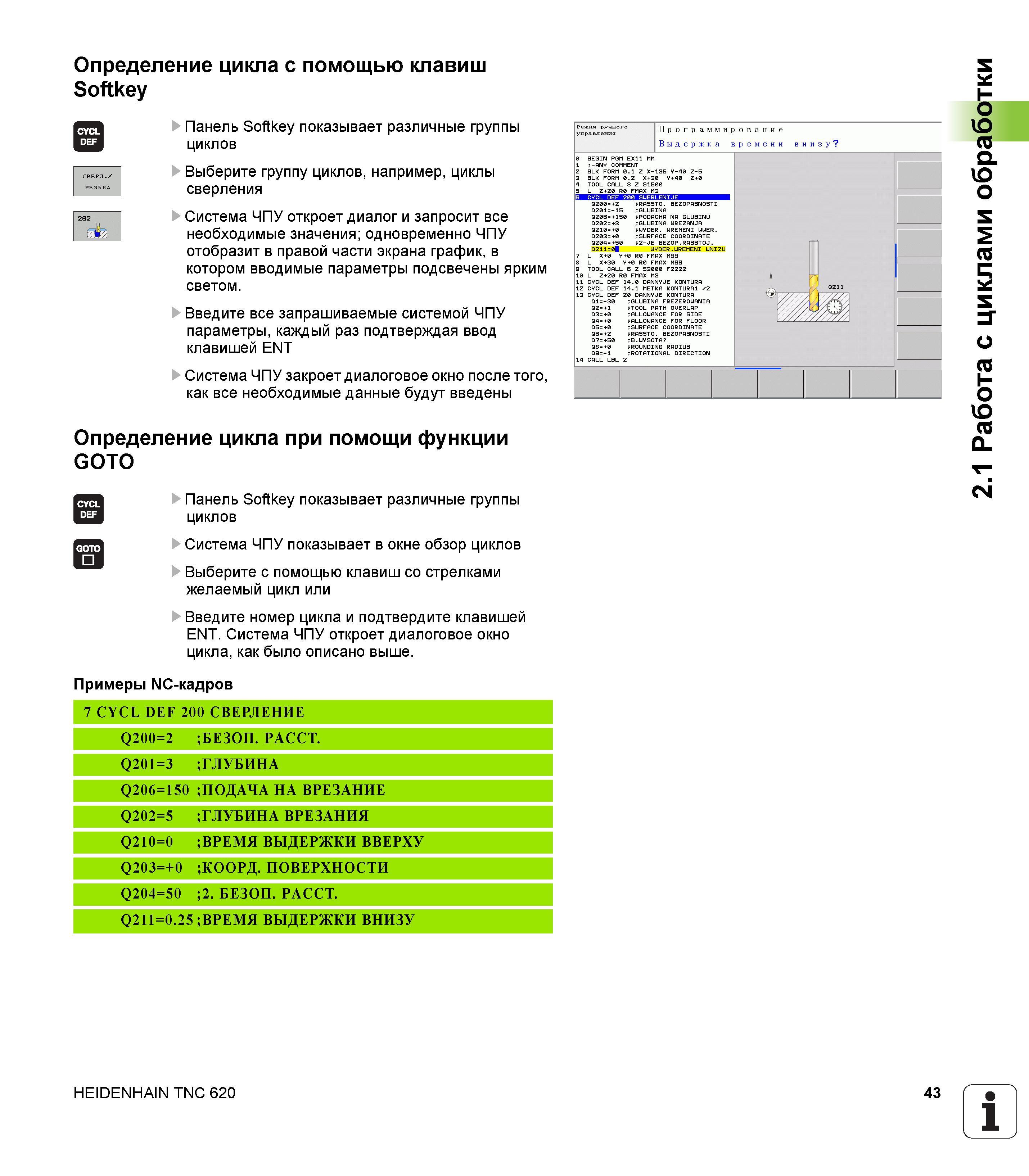

Определение цикла с помощью клавиш Softkey Панель Softkey показывает различные группы циклов Выберите группу циклов, например, циклы сверления Система ЧПУ откроет диалог и запросит все необходимые значения; одновременно ЧПУ отобразит в правой части экрана график, в котором вводимые параметры подсвечены ярким светом. Введите все запрашиваемые системой ЧПУ параметры, каждый раз подтверждая ввод клавишей ENT Система ЧПУ закроет диалоговое окно после того, как все необходимые данные будут введены Определение цикла при помощи функции GOTO Панель Softkey показывает различные группы циклов Система ЧПУ показывает в окне обзор циклов Выберите с помощью клавиш со стрелками желаемый цикл или Введите номер цикла и подтвердите клавишей ENT. Система ЧПУ откроет диалоговое окно цикла, как было описано выше. Примеры NC-кадров 7 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 БЕЗОП. РАССТ. Q201=3 ГЛУБИНА 0 1 = 0 2 Q ПОДАЧА НА ВРЕЗАНИЕ Q202=5 ГЛУБИНА ВРЕЗАНИЯ Q210=0 ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ Q203=+0 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. 5 .2 0. = 1 1 2 Q ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ HEIDENHAIN TNC 620 43 1 2.1 Работа с циклами обработки
