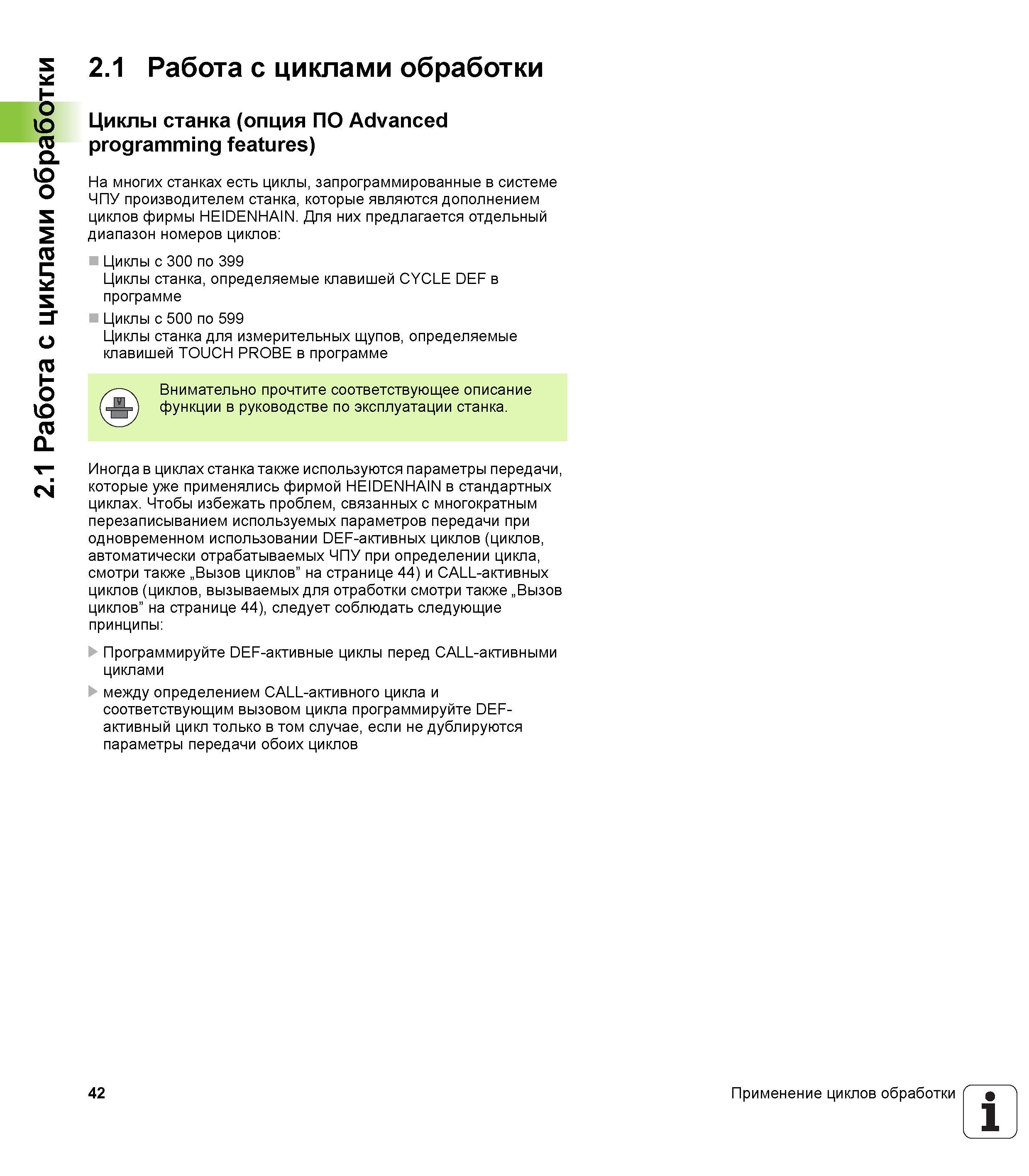

2.1 Работа с циклами обработки 2.1 Работа с циклами обработки Циклы станка (опция ПО Advanced programming features) На многих станках есть циклы, запрограммированные в системе ЧПУ производителем станка, которые являются дополнением циклов фирмы HEIDENHAIN. Для них предлагается отдельный диапазон номеров циклов Циклы с 300 по 399 Циклы станка, определяемые клавишей CYCLE DEF в программе Циклы с 500 по 599 Циклы станка для измерительных щупов, определяемые клавишей TOUCH PROBE в программе Внимательно прочтите соответствующее описание функции в руководстве по эксплуатации станка. Иногда в циклах станка также используются параметры передачи, которые уже применялись фирмой HEIDENHAIN в стандартных циклах. Чтобы избежать проблем, связанных с многократным перезаписыванием используемых параметров передачи при одновременном использовании DEF-активных циклов (циклов, автоматически отрабатываемых ЧПУ при определении цикла, смотри также „Вызов циклов” на странице 44) и CALL-активных циклов (циклов, вызываемых для отработки смотри также „Вызов циклов” на странице 44), следует соблюдать следующие принципы Программируйте DEF-активные циклы перед CALL-активными циклами между определением CALL-активного цикла и соответствующим вызовом цикла программируйте DEF-активный цикл только в том случае, если не дублируются параметры передачи обоих циклов 42 Применение циклов обработки 1
