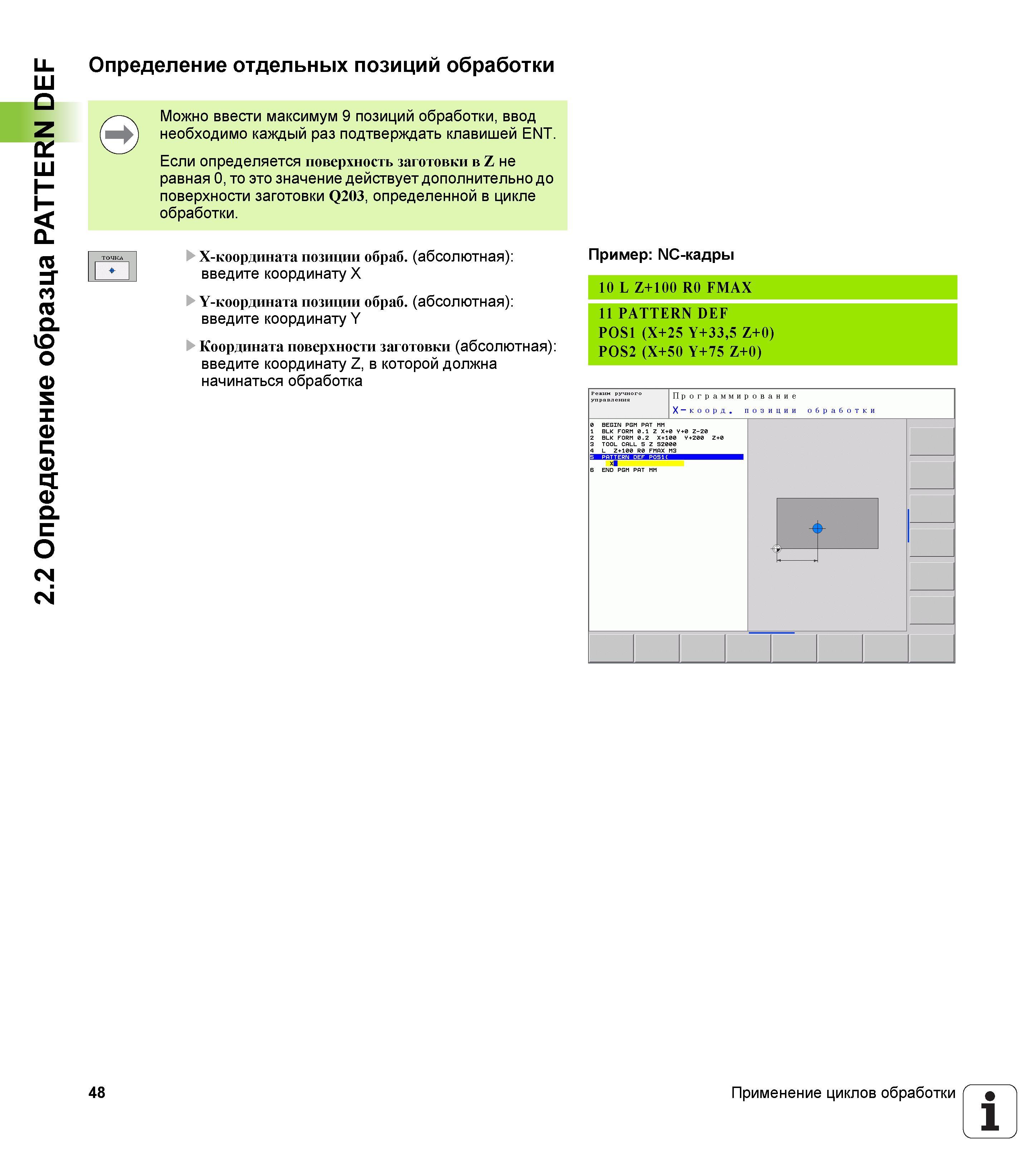

2.2 Определение образца PATTERN DEF Определение отдельных позиций обработки Можно ввести максимум 9 позиций обработки, ввод необходимо каждый раз подтверждать клавишей ENT. Если определяется поверхность заготовки в Z не равная 0, то это значение действует дополнительно до поверхности заготовки Q203, определенной в цикле обработки. X-координата позиции обраб. (абсолютная) введите координату X Y-координата позиции обраб. (абсолютная) введите координату Y Координата поверхности заготовки (абсолютная) введите координату Z, в которой должна начинаться обработка Пример NC-кадры 10 L Z+100 R0 FMAX 11 PATTERN DEF POS1 (X+25 Y+33,5 Z+0) POS2 (x+50 Y+75 Z+0) 48 Применение циклов обработки
